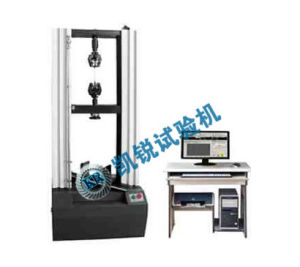

WDW-50微機控制電子萬能試驗機

產品簡介
本WDW系列微機控制電子萬能試驗機（門式）WDW-50/WDW-100較常用，可對金屬、非金屬及複合材料進行力學性能測試和分析研究，廣泛套用於航天航空、石油化工、機械製造、塑膠橡膠、陶瓷建材、金屬材料、建築工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。
可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具後可進行拉伸、壓縮、彎曲、剝離、剪下、撕裂、刺破、頂破，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。
控制系統軟體採用基於WINDOWS作業系統作為平台，具有運行速度快，界面溫和，操作簡單等特點，可滿足不同材料的試驗測量需要。如有特殊要求，軟體可定做，並可按用戶要求擴展軟體功能。
測量系統
負荷測量：採用0.05%FS高穩定性、高精度輪輻式拉壓感測器，配以高性能的測量放大系統，保證了試驗力的高解析度。
試樣變形測量：通過大變形測量系統或電子引申計（小變形測量），採用24位A/D轉換單片機採集系統，經計算機控制數據處理，實現試樣的變形測量。
位移測量：採用2000P/R高精度光電編碼器與精密絲槓同軸轉動，通過數字電路實現衡量位移（即上下夾頭相對位移）的測量。
傳動控制系統
該WDW電子萬能試驗機採用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由立柱、上橫樑、中橫樑、工作檯組成門式框架，調速系統安裝在工作檯下部，由調速精度高、範圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲槓副旋轉，滾珠絲槓副驅動中橫樑，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
試驗力控制系統
採用計算機結合先進的電子技術、實現標準化、單元化控制，具有載入平穩、測量準確、採集頻率高等特點。自動採集處理試驗數據，繪製多種曲線並列印試驗報告。
保護裝置
WDW微機控制電子萬能試驗機（門式）具有過載、過流、漏電等保護功能。
技術參數
產品型號 WDW-10 WDW-20 WDW-50 WDW-100 WDW-200
結構形式 門式結構
最大試驗力（KN） 10 20 50 100 200
試驗力級別 1級
試驗力測量範圍 2%--100%FS
試驗力示值相對誤差 ≤示值的±1%
力解析度 1/300000
位移測量裝置 光電編碼器
位移示值相對誤差 ≤示值的±1%
位移解析度（mm） 0.01
位移速率調節範圍（mm/min） 1-500無極調速 1-300無極調速
安全保護裝置 機械限位保護和軟體過載保護
有效拉伸空間（mm） 600 650 650
有效壓縮空間（mm） 600 650 650
有效試驗寬度（mm） 350 400 450
楔形夾具夾持方式 手動加緊
壓縮附具(mm) 壓盤直徑φ120或定製
主機外形尺寸（mm） 690×380×1650 755×355×1780 825×600×1950
主機電源 0.5KW/AC220V±10% 0.75KW/AC220V±10% 1KW/AC380V±10%
主機重量（KG） 320 340 420 560
