一、主要用途:

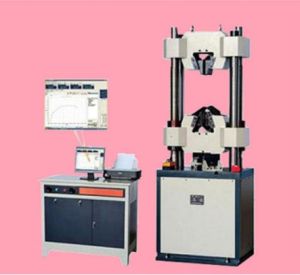

WDW-20型微機控制電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機。試驗機主機與輔具的設計借鑑了日本島津的先進技術,外形美觀,操作方便,性能穩定可靠。計算機系統通過精密控制器,經調速系統控制伺服電機轉動,經減速系統減速後通過精密絲槓副帶動移動橫樑上升、下降,完成試樣的拉伸、壓縮、彎曲、剪下等多種力學性能試驗,無污染、噪音低,效率高,具有非常寬的調速範圍和橫樑移動距離,另外配置種類繁多的試驗附具,在金屬、非金屬、複合材料及製品的力學性能試驗方面,具有非常廣闊的套用前景。該機廣泛套用於建築建材、航空航天、機械製造、電線電纜、橡膠塑膠、紡織、家電等行業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、主要技術參數:
最大試驗力:20kN
測量範圍:最大試驗力的2%—100%(四檔)
試驗機精度級別:1級
試驗力準確度:優於示值的±1%
橫樑位移測量:解析度為0.01mm
變形準確度:優於±1%
調速範圍:1-200mm/min
試驗空間:600mm
主機形式:門式框架結構
主機尺寸:720×500×1820
重量:約500Kg
工作環境:室溫~45℃,濕度20%~80%
三、產品概述:該機採用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統,精密控制器作為控制系統核心,以WINDOWS為操作界面的控制與數據處理軟體,實現試驗力、試驗力峰值、橫樑位移、試驗變形及試驗曲線的螢幕顯示,所有試驗操作均可以通過滑鼠在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。綜合以上各項技術,該機可以近乎完美的實現試驗力、變形及位移等參數的閉環控制,可實現恆應力、恆應變、恆位移等控制模式,並且各種控制模式之間可以平滑切換。該機完全滿足國家標準GB/T228-2002《金屬材料室溫拉伸試驗方法》的要求,同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理,並且具有良好的擴展性。
