使用領域
該產品廣泛用於金屬、非金屬材料的拉、壓、彎剪等力學性能試驗。配以種類繁多的附具,還可用於型材和構件的力學性能試驗。在試樣變形大,試驗速度快的繩、帶、絲、橡膠、塑膠等材料試驗領域,同樣具有非常廣泛的套用前景。適用於質量監督、教學科研、航空航天、鋼鐵冶金、汽車、建工建材等試驗領域。依據標準

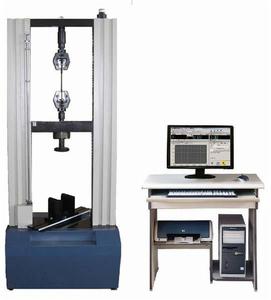

WDW微機控制電子萬能試驗機的設計採用國外的先進控制理念,外形美觀、操作方便、性能穩定可靠。計算機通過我公司研製的全數字控制系統進行採集控制、經全數字調速控制器直接控制全數字調速電機轉動、轉速經減速系統減速後通過精密絲槓副實現橫樑上升、下降,完成試樣的拉伸、剝離等力學性能試驗。試驗機專業軟體實現自動求取最大力、抗拉強度等數據。計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。
技術指標
產品型號 | WDW-20 | |||||||
最大試驗力 | 20KN | |||||||
試驗力/測量範圍 | 最大試驗力的1%--100% | |||||||
試驗力分辨力 | 1/300000(全程不分檔) | |||||||
示值精度 | 優於示值±1% | |||||||
試驗速度範圍 | 0.01—500mm/min,無級調速 | |||||||
速度控制精度 | ±1% | |||||||
夾 具 | 形式 | 楔形夾具體 | ||||||
平鉗口 | 0-7mm | |||||||
圓鉗口 | φ4-φ9mm | |||||||
最大拉伸空間 | 750mm | |||||||
最大壓縮空間 | 750mm | |||||||
有效試驗寬度 | 375mm | |||||||
整機電源 | 單相,220V±10%,50Hz | |||||||
工作環境 | 室溫—35℃,相對濕度不超過80% | |||||||
主機尺寸mm | 700*450*1750 | |||||||
重量 | 350kg |
功能介紹
1. 自動清零:計算機接到試驗開始指令,測量系統便自動清零;2. 自動返車:自動識別試驗最大力,活動橫樑自動高速返回初始位置;
3. 自動停機:試樣破壞後,移動橫樑自動停止移動(或自動返回初始位置);
4. 自動換檔:根據試驗力大小自動切換到適當的量程,以確保測量數據的準確性;
5. 條件模組:試驗條件和試樣原始數據可以建立自己的標準模組的形式存儲;方便用戶的調用和查看,節省試驗時;
6. 自動變速:試驗過程的位移速度可自動完成也可手動改變;
7. 自動存檔:試驗結束,試驗數據和曲線計算機自動保存,杜絕因忘記存檔而引起的數據丟失;
8. 測試過程:試驗過程及測量、顯示、分析等均由微機完成;
9. 批量試驗:對參數相同的試驗一次設定後可順次完成一批試樣的試驗;
10. 試驗軟體:中文Windows用戶界面,操作簡便;
11. 顯示方式:數據與曲線隨試驗過程動態顯示;
12. 曲線遍歷:試驗完成後,可對曲線進行放大再分析,用滑鼠查到試驗曲線上各點對應的數據
13. 試驗報告:可根據用戶要求進行編輯列印;
14. 拉 伸:最大力、拉伸強度、斷裂伸長率、彈性模量;
15. 限位保護:具有程控和機械兩級限位保護;
16. 過載保護:當負荷超過額定值3~5%時,自動停機;
17. 自動診斷:系統具有自動診斷功能,定時對測量系統,驅動系統進行過壓,過流、超溫等到檢查,出現異常情況即刻停機;
註:以上為標準配置,可根據客戶要求特殊定做。
