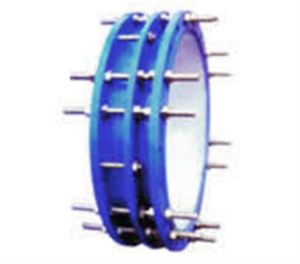

VSSJAF(C2F)型雙法蘭傳力接頭

VSSJAF(C2F)型雙法蘭傳力接頭功能介紹：
雙法蘭傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連線的，可以傳遞軸心力，從而保護閥門、泵等設備。
雙法蘭傳力接頭適用範圍：
雙法蘭傳力接頭適用於輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高於250度的蒸汽和顆粒粉狀等介質。
傳力接頭安裝簡要說明：
雙法蘭傳力接頭適用於兩邊均與法蘭連線的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，並有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。
雙法蘭傳力接頭：由本體、密封圈、壓蓋、伸縮短管等主要部件組成VSSGAF(C2F)型雙法蘭傳力接頭適用於兩邊均與法蘭連線的管道中。安裝時調節產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，並有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
標記示例：公稱壓力為1.6MPa,公稱通經為800mm,本體材料為QT400-15球墨鑄鐵，表面需塗塑的可拆式雙法蘭松套傳力接頭標記為：
補償接頭CC2F16800QSGB/12465-2002
2、傳力接頭（補償接頭）主要金屬零件材料
序號名稱數量材料
1本體1QT400-15、Q235A、ZG230-450、20
2密封圈1NBR
3壓蓋1QT400-15、Q235A、ZG230-450、20
4限位短管法蘭1Q235A、20、16Mn
5螺母4nQ235A、20、1Cr18Ni9Ti
6長螺柱nQ235A、35、1Cr18Ni9Ti
7螺柱nQ235A、35、1Cr18Ni9Ti
4、傳力接頭零部件
碳鋼或不鏽鋼的傳力接頭（補償接頭），公稱通經≤400mm的，其限位短管、短管法蘭的筒體宜用無縫鋼管，質量應符合GB/T8168或GB/T14976的要求，公稱通經≥450mm的，其上述筒體宜用鋼板捲筒焊接製造，焊管的質量應符合GB/T9711.2的規定。
球墨鑄鐵補償接頭（傳力接頭）由限位短管，短管法蘭的筒體質量應符合ISO2531的要求。
補償接頭（傳力接頭）用碳鋼固件應熱鍍鋅處理，塗層厚度要求按GB/T13912的規定
補償接頭（傳力接頭）的零件表面不應有裂紋、結疤、摺疊、分層等缺陷，並不得有擦傷、溝槽或碰撞形成的明顯凹陷。
5、限位螺釘：船用壓蓋松套伸縮接頭應設限位螺釘。
6、表面防護：用於海水等腐蝕介質的碳鋼、球墨鑄鐵補償接頭，器表面應進行塗塑或熱鍍鋅或鎳磷塗層等特塗處理，其要求應分別符合GB/T13912GB/T13913CJ/T120的規定，用於滑油等介質的碳鋼、球墨鑄鐵補償接頭，器表面宜用環氧塗層或在其表面塗防鏽漆。
7、強度：補償接頭本體的強度應能承受1.5倍公稱壓力的壓力，保壓5min,不得有滲漏和明顯的塑性變形。
8、密封性：補償接頭密封副應能承受1.25倍公稱壓力的壓力，保壓5min,不得有泄漏。
9、可撓量和偏心量
A類補償接頭（松套伸縮接頭）在下表規定的可撓量、偏心量和1.25倍公稱壓力的壓力下，不得有泄漏。
10、衛生
用於輸送生活飲用水的補償接頭的材質衛生要求應符合GB/T17219的規定。
11、防火
用於消防管路的補償接頭應符合有關船級社規範規定的耐高溫防火要求。
12、安裝使用說明
A類補償接頭（松套伸縮接頭）的安裝使用說明書中應說明：
1、用於與松套補償接頭連線的管子，其表面質量應符合5.2.4.的要求，其外徑允許偏差應分別符合GB/T8163GB/T9711.2GB/T14976的要求。
2、松套伸縮接頭安裝時，松套伸縮接頭的一端應靠近管子固定支架，另一端附近（一般為4倍管子外徑）應設定導向支架。
PN0.6MPa的雙法蘭傳力接頭的基本尺寸單位為毫米
公稱通徑
DN管子外徑
Dw法蘭連線尺寸總長
L安裝尺寸伸縮量重量/
kg
法蘭外徑
D螺栓孔中心
圓直徑D1螺栓孔
n/個dominmax
657616013044201804011.8
80891901501846013.5
10011421017018.6
125140240200823.8
15016826522530.4
20021932028036.9
2502733753351249.6
30032544039522485
495
4451955061.5
35037749044579.3
4004265404951691.2
450480595550104.1
50053064560020123.2
60063075570526510465215169.8
70072086081024208.9
8008209759203054038032060346.I
90092010751020380.6
100010201175112028438.8
12001220140513403233580400340646.7
14001420163015603636843.6
1600162018301760406004103501189.7
180018202045197044391394.8
200020202265218048426604303701665.5
2200222024752390522056.7
2400242026852600562350.1
26002620290528106048750490410802720.4
2800282031153020643053.2
3000302033153220683460.3
3200322035253430723912.6
