產品概念
VGA雙絞線延長器組成
![雙絞線傳輸器T801-300傳送器與接收器連線](/img/3/880/wZwpmLyEzMxEjMzADNzATN1UTM1QDN5MjM5ADMwAjMwUzLwQzL3czLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)

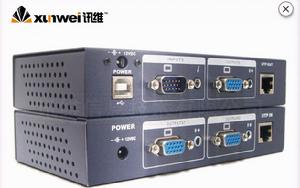

VGA雙絞線收發器由一個傳送器與一個接收器所組成,中間可使用Cat5/5/6纜線連線延伸。最遠可將VGA畫面延長達300米。VGA雙絞線音視頻延長器是採用最先進技術自主研發,最新推出的延長器傳輸高品質產品,產品延長距離遠,圖像清晰,操作靈活方便,可以廣泛套用於計算機和監控領域,傳輸距離在5—300米,專為監控、多媒體信息發布、大螢幕廣告、教育、銀行證劵等系統定製,具有穩定性好、圖像清晰等特點。VGA信號延長器T801-300,由傳送器和接收器組成,能通過單根網線把計算機主機顯示視頻(音頻)接口延長最遠達300米。T801-300VGA視頻雙絞線傳輸器採用單根Cat 5/ 5e/ 6類網線傳輸單路VGA視頻信號,支持VGA視頻和音頻延長,遠端的音頻和顯示為實時控制,沒有延時,可實現實時視音頻同步傳輸,無延遲和異步現象。
VGA雙絞線傳輸器使用注意事項
1. 因為帶電安裝可能會造成VGA視頻雙絞線傳輸器等傳輸設備的損壞;所以在安裝使用前請關閉信號源和待顯示設備的電源,
2. 檢測將要使用的網線和其他線材線是否被其他設備占用;
3. 單路VGA視頻雙絞線傳輸器由傳送器和接收器組成,用VGA線將VGA信號源與發射器VGA接口的INPUT相連,將顯示設備的VGA接口與VGA視頻雙絞線傳輸器VGA接口OUTPUT連線;
5. 用帶有水晶接頭的CAT5雙絞線把傳送器的RJ45連線埠和接收器的RJ45連線埠相連線;
6. 檢查安裝是否正確,設備有無損壞,確保所有連線可靠,連線電源線,給系統上電;
7. 確認圖像顯示是否正常,調節VGA視頻雙絞線傳輸器的亮度、對比度旋鈕使圖像達到最佳。
與傳統視音頻傳輸方案相比,採用同三維雙絞線傳輸器,使用單根網線(CAT5,CAT5E,CAT6)延長,成本低廉可以極大地降低成本,提高性能;
與其他同類產品相比,具有高頻寬,強驅動,防雷抗干擾指標,可抵禦空氣放電15KV,接觸放電8KV,出色防雷和抗干擾等特性。產品抗干擾性能強,圖象清晰度和亮度可調節;
採用VGA接口和網線接口設計,與電腦主機的作業系統無關,無需驅動程式,安裝更方便,在電腦主機的近端,也提供了一個VGA視頻接口供用戶使用,性能更強,穩定性更好,性價比優勢更為明顯
VGA雙絞線延長器套用
VGA雙絞線延長器的套用廣泛:軍事演習、大型指揮系統、酒店KTV點歌系統、電梯液晶顯示系統、大型電廠圖像監控系,大型會議顯示系統、電視台背景大螢幕顯示系統、工業自動化遠程控制系統、火車站大螢幕系統、列車車廂顯示器、超市圖像音響的遠程傳輸、VGA延長器套用商務辦公樓多媒體廣告系統等。
常見故障解決
1.圖象有色彩但比較花的閃動
故障原因:一般是延長器的調節開關沒有調好.
解決方法:用配備的小螺絲刀慢慢調節延長器遠端的調節旋鈕至滿意圖象狀態.
2.圖象字型有拖尾 常見故障原因大致幾種; 1.水晶頭沒有壓好,接觸電阻大 2.遠端調節開關沒有調好. 3.網線質量太差或網線距離超過使用距離及距離較遠而網線質量一般
解決方法:調節遠端的旋鈕, 重新壓制水晶頭,使用質量好的水晶頭,確保接觸良好.使用好的品牌網線(超5類線為佳),傳輸距離較遠的請使用我們推薦的品牌網線
3.螢幕嚴重偏色,全紅,綠,藍,距離短拖尾長,調節開關無法解決
故障原因:VGA接口部分有接觸不良的問題,水晶頭接觸不良的問題,不正確使用禁止網線和水晶頭的問題.
解決方法:檢查VGA延長器的VGA接口或更換VGA連線線,搖晃水晶頭, 檢查是否接觸不良問題並進行測試是否全通,重壓或重做水晶頭.距離短拖尾長一般是禁止水晶頭和網線沒有正確接地的問題,解決方法,進行接地,並使用禁止水晶頭
4.遠端沒有圖象顯示,指示燈不亮
故障原因:一般來說是VGA接口沒有接好和網線及水晶頭的問題
解決方法:檢查VGA接口及線纜部分,確定通暢和接觸良好,檢查 網線和水晶頭是否連通和接觸良好 . 5.圖象有斜紋,條紋
故障原因:一般是附近有強電磁干擾.
解決方法:布線擾開干擾源,或使用禁止的網線和水晶頭 經過如上的步驟,一般可以解決VGA延長器常見的問題,注意:並不是所有的延長器都有調節旋鈕,一般是延長距離較長的產品才有調節旋鈕,具體請看相關產品的型號和說明書。
功能接口參數
傳送端:
350MHz高保真VGA本地環路輸出
立體聲音頻耳機插座環路輸出
1/2/3/4/8/16/32路RJ45網口輸出
視頻LED指示燈輸入指示
USB/外接電源雙供電方式或交流220V
接收端
電位器遠近及畫面清晰度調節
電位器紅綠藍--色調喜好調節
電位器音頻音量音質層次調節
視頻LED指示燈輸出指示 音頻LED指示燈輸出閃爍指示
2/4路450MHz高保真VGA分配輸出
自適應紅綠藍色散補償(可選) 2/4路立體聲音頻耳機插座輸出
傳輸介質
採用單根雙絞線CAT5,CAT5E,CAT6傳輸,成本低廉。
功能 | 傳輸信號數 | 1路(VGA 1路) |
信號輸出數 | 1路(VGA 1路) | |
傳輸路離 | 300米 | |
電源 | 電源適配器 | 9V 2A |
傳輸分辯率 | 最高支持 | 1920X1440 60Hz |
接口 | VGA輸入 | 黑色DB15母座 |
VGA輸出 | 藍色DB15母座 | |
雙絞線接口 | RJ45 | |
Sync Filter Level | H、R、G、B微調 | |
DC接口 | Φ2.1 | |
LED燈 | 電源燈 | 綠色 |
防護 | 是否防雷 | 是 |
是否防靜電 | 是 | |
產品及包裝屬性 | 產品尺寸(長X寬X高) | 110*71*25(mm) |
材料 | 鋁質 | |
顏色 | 黑色 | |
淨重 | 發射加接收:145+141(克) | |
