DVI延長器概念
DVI延長器是用來延長信號的器件，通常用於長距離直連線材無法滿足傳輸要求的情況，一般是為了確保信號長距離無衰減的傳輸而設計，因此多是有源的。延長器一般分傳送端和接收端，傳送端負責完成信號獲取和壓
DVI延長器DVI
DVI接口是以Silicon Image公司的PanalLink接口技術為基礎，基於TMDS(Transition Minimized Differential Signaling，最小化傳輸差分信號)電子協定作為基本電氣連線。TMDS是一種微分信號機制，可以將象素數據編碼，並通過串列連線傳遞。顯示卡產生的數位訊號由傳送器按照TMDS協定編碼後通過TMDS通道傳送給接收器，經過解碼送給數字顯示設備。
技術參數
DVI光纖延長器T803-500m (TX)，其致力於解決傳統銅線電纜DVI連線線傳輸距離受限制的問題，採用4芯LC多模光纖傳輸R、G、B信號及數據時鐘Clock信號，在解析度高達1920X1080的情況下，可以延伸傳輸距離到15千米。
同三維DVI延長器具有EDID讀寫功能，可以將顯示器里的EDID存儲內容讀出並寫到DVI發射模組T803-500m(TX)中，使其能夠適應不同解析度的顯示器系統，使用更加方便和可靠。
規格參數：
1. 符合DVI1.0標準，支持最高視頻頻寬：1.65Gbps
2. 支持解析度：最高支持WUXGA(1920X1200@60Hz)
3. 傳輸距離：500M/10千米/15千米
4. 視頻接口DVI-D 18+1針，光接口：4 X LC。支持HDMI信號
5. 外接光纖類型：多模光纖 50/125，62.5/125 LC兩種標準
光傳輸波長：多模 850nm vcsel
6. 工作溫度：0℃～70℃
存儲溫度：-20℃～85℃
7. 外形尺寸：64mm x 42mm x16mm
8. 信號傳送器發射功率： -3～-9.5dBm
信號接收器接收靈敏度：優於-18dBm
實際套用
計算機顯示及高清監控系統

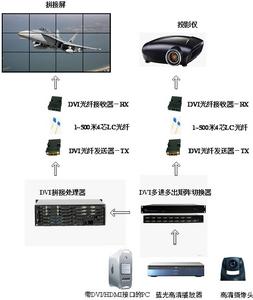

DVI延長器實際套用教育、銀行證卷系統
數字平板顯示屏、大螢幕顯示系統
高清影像顯示、高清視頻會議、高清投影系統
高清醫學影象顯示及投影系統
遠程教育投影系統
操作說明
1.開啟顯示器電源。2.把DVI光纖發射器T803-15KM-T(TX)連線到顯示器上。
3.把外部+5V電源適配器的電源加到DVI光纖發射器T803-15KM-T(TX)上。
4.用一個針狀物插入EDID讀寫孔中，按一下按鈕，等待2秒，可以看到藍色LED燈亮5~8秒，說明EDID讀寫成功，否則，EDID讀寫失敗。
5.拔掉外部+5V電源適配器。
6.把DVI光纖發射器T803-15KM-T(TX)拔下，連線到信號源，如PC機等。
7.把DVI光纖接收器T803-15KM-T(RX)連線到顯示器，並接上外部+5V電源適配器。
8.按LC連線埠一對一地連線好光纖並重新啟動系統，則可正常工作。
優勢
1、光纖幾乎不存在任何衰減，只有lc或sc頭自身略有衰減，而且這並不會造成距離上的影響，通常在20dB以內，完全忽略不計。除非這條光纖距離太長，例如長達2.2公里的多模光纖，在傳輸中就徹底沒信號了，否則只要有信號，速度就是與傳送端相當的。2、抗干擾性強、零掉包率，無論在光纖周圍盤繞著多么複雜的強電，傳輸速度始終保持一致。此外，傳輸過程中掉包現象的機率幾乎為零，測試時200成品多模跳線作為幹線，電信的軟體在滿機時是測不出來。
3、使用壽命很長、兼容性高，市場上一般的光纖可以用到10年甚至更久，這一點銅纜網線是無法相比的。而且兼容性很高，光纖在未來網路高速提升中，無論是1兆10兆甚至未來的萬兆，10萬兆，任何一條跳線都是通用的，不會像銅纜網線那樣有5類6類甚至10幾類，不會存在淘汰的問題。
4、成本上有優勢，依照市場上一般的光纖20元每端，2元/米計算，成本不高，和優質的6類線相比有絕對優勢
光纖傳輸解決長距離或超長距離(幾十公里)的DVI信號傳輸，而且是無損的傳輸，這使得過去許多工程當中極難解決的問題得以合理解決，極大地擴展了套用範圍，使得如：機場、火車站、體育中心、商場、高速公路等大型場合的dvi信號的傳輸得以實現;在許多特定場合，如電磁環境很不好的場合，如：軍艦、變電站、發電站等。光纖傳輸的抗干擾特點得以充分發揮，擴展了dvi信號傳輸套用的範圍。
