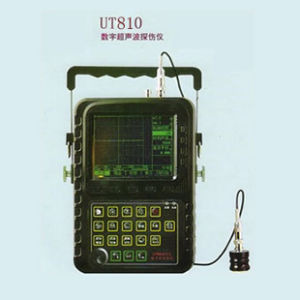

UT810數字超音波探傷儀的詳細介紹
儀器特點
功能強大、設計理念先進、品質優
功能特點
全中文操作鍵膜，簡捷易懂
全中文顯示，主從式選單，並設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術領先。
全數字增強型場致高亮顯示(EL)，強光下無需使用遮光罩
高性能安保電池模組便於拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模組使儀器連續工作時間延長在十小時以上
儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。
主要技術參數
檢測範圍：(0~9999)mm
工作頻率：(0.25~20)MHz
聲速範圍：(1000~9999)m/s
動態範圍：≥36dB
垂直線性誤差：≤2.5%
水平線性誤差：≤0.1%
分辨力：>40dB(5P14)
靈敏度餘量：65dB(深200mmФ2平底孔)
數字抑制：(0~80)%，不影響線性與增益
電噪聲電平：≤8%
探傷通道：100組探傷工作通道。
探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭
閘門：進波門、失波門；單閘門讀數、雙閘門讀數
報警：蜂鳴報警，LED燈報警
電源：直流（DC）9V；鋰電池連續工作10小時以上
外型尺寸：263×170×61(mm)
環境溫度：(-10~50)℃
相對濕度：(20~95)%RH
註：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的。
UT810數字超音波探傷儀放大接收
硬體實時採樣：10位AD轉換器，採樣速度160MHz，硬體實時採樣，波形高度保真
檢波方式：正半波、負半波、全波、射頻檢波
濾波頻帶（0.25~20）MHz，根據探頭頻率全自動匹配，無需手動設定。
閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數
增益：總增益量110dB，設0、0.1dB、1dB、2dB、6dB步進值，全自動增益調節及掃查增益功能，使探傷既快捷又準確。
波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值
Φ值計算：直探頭鍛件探傷找準缺陷最高波後自動計算、顯示缺陷當量尺寸
缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置
缺陷定量：缺陷當量dB值實時顯示
缺陷定性：通過回波包絡波形，方便人工經驗判斷
曲面修正：用於曲面工件探傷，可實時顯示缺陷周向位置
DAC/AVG：曲線自動生成，取樣點不受限制，並可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線。
內置標準：可自由設定各行業探傷工藝標準。
裂紋測高：利用端點衍射波自動測量、計算裂紋高度。
門內展寬：放大回波細節，便於回波分析
動態記錄：檢測實時動態記錄波形，存儲、回放
板厚輸入：輸入工件厚度，儀器自動顯示缺陷實際深度。
焊縫圖示：顯示焊縫坡口形式和聲束走向，直觀顯示缺陷位置。
波形凍結：凍結螢幕上顯示的波形，便於缺陷分析
B型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。
UT810數字超音波探傷儀發射脈衝
脈衝幅度：低(300伏)、中(500伏)、高(700伏)分級選擇，適用探頭範圍廣
脈衝寬度：在(0.1~0.5)μs範圍內連續調節，以匹配不同頻率的探頭
探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及解析度的不同工作要求
工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷
閘門報警：門位、門寬、門高任意可調；B閘門可選擇設定進波報警或失波報警；閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉。
數據存儲：100組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設定各行業探傷標準；可存儲1000幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。
實時時鐘：實時探傷日期、時間的跟蹤記錄，並記錄存儲。
通訊接口：USB2.0高速通訊傳輸接口
電池模組：高容量鋰電池模組（兩塊），線上充電和脫機充電兩種充電方式，方便探傷人員使用。
