概括

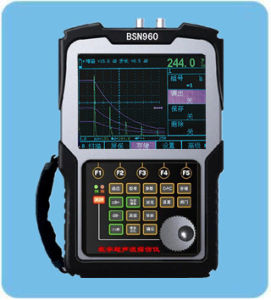

BSN900超音波探傷儀儀器原理
超音波在被檢測材料中傳播時,材料的聲學特性和內部組織的變化對超音波的傳播產生一定的影響，通過對超音波受影響程度和狀況的探測了解材料性能和結構變化的技術稱為超聲檢測。超聲檢測方法通常有穿透法、脈衝反射法、串列法等。

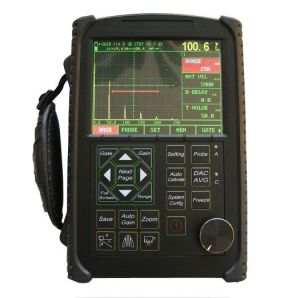

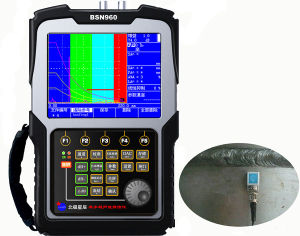

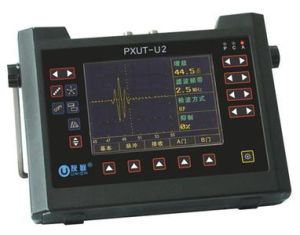

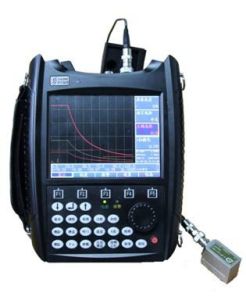

數字式超音波探傷儀
數字超音波探傷儀圖像處理
（也就是將得到的信號轉換成什麼形式的圖像）的種類又可以分為A型顯示、M型顯示、B型顯示、C型顯示、F型顯示等。其中A型顯示是將接收到的超聲信號處理成波形圖像，根據波形的形狀可以看出被測物體裡面是否有異常和缺陷在那裡、有多大等，超音波探傷儀主要用於工業檢測；M型顯示是將一條經過輝度處理的探測信息按時間順序展開形成一維的"空間多點運動時序圖"，適於觀察內部處於運動狀態的物體，超音波探傷儀如運動的臟器、動脈血管等；B型顯示是將並排很多條經過輝度處理的探測信息組合成的二維的、反映出被測物體內部斷層切面的"解剖圖像"（醫院裡使用的B超就是用這種原理做出來的），超音波探傷儀適於觀察內部處於靜態的物體；而C型顯示、F型顯示現在用得比較少。超音波探傷儀檢測不但可以做到非常準確，而且相對其他檢測方法來說更為方便、快捷，也不會對檢測對象和操作者產生危害，所以受到了人們越來越普遍的歡迎，有著非常廣闊的發展前景。
儀器特點
檢測速度快
數字式超音波探傷儀一般都可自動檢測、計算、記錄，有些還能自動進行深度補償和自動設定靈敏度，因此檢測速度快、效率高。
檢測精度高
數字式超音波探傷儀對模擬信號進行高速數據採集、量化、計算和判別，其檢測精度可高於傳統儀器檢測結果。
記錄和檔案檢測，數字式超音波探傷儀可以提供檢測記錄直至缺陷圖像。
可靠性高 穩定性好
數字式超音波探傷儀可全面、客觀地採集和存儲數據，並對採集到的數據進行實時處理或後處理，對信號進行時域、頻域或圖像分析，還可通過模式識別對工件質量進行分級，減少了人為因素的影響，提高了檢索的可靠性和穩定性。可以實現的功能主要有：
a.自動校準：自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
b.自動顯示缺陷回波位置如：深度d、水平p、距離s、波幅、當量dB、孔徑ф值；
c.自由切換標尺；
超音波探傷儀 d.自動錄製探傷過程並可以進行動態回放；
e.自動增益、回波包絡、峰值記憶功能；
f.探傷參數可自動測試或預置；
g.數字抑制，不影響增益和線性；
h.多個獨立探傷通道，可自由輸入並存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
i.可自由存儲、回放波形及數據；
j.DAC、AVG曲線自動生成並可以分段製作，取樣點不受限制，並可進行修正與補償；
k.自由輸入各行業標準；
l.與計算機通訊,實現計算機數據管理,並可導出Excel格式、A4紙張的探傷報告；
m.實時時鐘記錄:實時探傷日期、時間的跟蹤記錄，並存儲；
n.增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；
所述以上功能都是模擬超聲探傷儀無法實現的。
檢測方法
1、脈衝反射法
超音波探頭發射脈衝波到被檢試件內，依據反射波的狀況來檢測試件缺陷的辦法，稱為脈衝反射法。脈衝反射法包括缺陷回波法、底波高度法和屢次底波法。
穿透法2、穿透法
穿透法是根據脈衝波或連續波穿透試件之後的能質變化來判別缺陷狀況的一種辦法。穿透法常採用兩個探頭，一收一發，分別放置在試件的兩側停止探測。
3、共振法
若聲波在被檢工件內傳播，當試件的厚度為超音波的半波長的整數倍時，將惹起共振，儀器顯現出共振頻率。當試件記憶體在缺陷或工件厚度發作變化時，將改動試件的共振頻率。根據試件的共振頻率特性來判別缺陷狀況和工件厚度變化狀況的方法稱為共振法。共振法常用於試件測厚，鍛件與鑄件超音波探傷儀的探傷原理。
注意事項
目前市場上有一些數字超音波探傷儀不符合國家的相關標準。2005年國家頒布最新標準《JB/T10061-1999：A型脈衝反射式超音波探傷儀通用技術條件》。在這部新標準啟用的同時，還頒布了《JJG746-2004超音波探傷儀檢定規程》。國家首次對數字超音波探傷儀的檢定規程作了詳細解釋。
由於超音波探傷儀是一種十分專業的儀器，不是專業人員，根本無法了解這種儀器，所以很多造假者鑽了漏洞。國內一些廠家利用數字超音波探傷可以作假的特點，大肆生產不合格產品。如果您不具備專業檢測工具，以下簡單檢測方法可以幫您鑑別真偽：
1、在不連線探頭的狀態下，將增益調到最大，螢幕上的波形不能超過螢幕的10%，如果超過，此儀器不合格。
2、看垂直線性是否合格、方法。
超音波探傷儀3、還有一些指標需要專用試塊。建議新儀器送到省級計量測試所去鑑定，以免上當。
4、價格極低。
5.注意看生產工藝和證明檔案，一般超音波需要專業培訓才可以。
使用不合格超音波探傷儀的後果比較嚴重。由於超音波無損檢測都是用在質量檢測或安全檢測，如發生質量事故甚至危及人身安全，您節省了一點錢買回的不合格儀器將會致您於非常不利的境遇。我們譴責那些制假者，請提高你們的技術開發水平，不要害人害己，如果真發生重大事故，也會使你們傾家蕩產，自陷囹圄。
技術參數：
掃描範圍：0～10000mm鋼縱波
工作頻率：0.2MHz～20MHz
垂直線性誤差：≤3%
水平線性誤差：≤0.1%
超音波探傷儀靈敏度餘量：＞62dB（深200mmΦ2平底孔）
分辨力：＞42dB（5N14）
動態範圍：≥32dB
噪聲電平：＜8%
硬採樣頻率：150MHz
重複發射頻率：100~1000HZ
聲速範圍：100～20000（m/s）
工作方式：單晶探傷、雙晶探傷、穿透探傷
數字抑制：（0～80）%，不影響線性與增益
工作時間：連續工作7小時以上（鋰電池）
環境溫度：（-20～70）℃（參考值）
相對濕度：（20～95）%RH
外型尺寸：210×150×45（mm）
