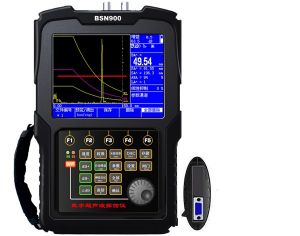

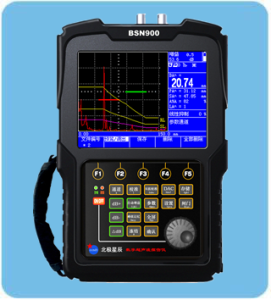

BSN900超音波探傷儀詳細介紹
特點
■主從式選單，數碼飛梭鏇鈕，操作便捷，技術領先
■雙核CPU：為探傷速度提供了強勁動力,國際領先
■500個獨立探傷通道
■內置探傷標準，可自由調出
■真彩顯示器：多種顏色可選、亮度可調
■高速USB和RS232兩種接口與計算機通訊
■PC-soft可自動生成探傷報告
■實時顯示SL、EL、GL、RL定量值
■大容量、高性能鋰電池，連續工作時間可達7-10小時
■手帶、掛帶、腰帶，更適合於現場、野外、高空作業
■體積小、重量輕，便於現場操作
套用行業
鋼結構、鍋爐壓力容器、電力、石化、壓力管道、冶金、軍工、航空航天、鐵路交通、汽車、機械等領域。
自動化功能
1、自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”；
2、自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
3、自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
4、自動增益：自動將波形調至屏高的80%，大大提高了探傷效率；
5、自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
6、自動DAC、AVG曲線自動生成並可以分段製作，取樣點不受限制，並可進行修正與補償，滿足任意探傷標準；
7、自動計算回波參數。
放大接收
1、硬體實時採樣：150MHz，波形高度保真
2、閘門信號：單閘門、雙閘門，峰值或邊緣讀數
3、增益調節：手動調節110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%
探傷功能
1、曲線包絡和波峰記憶：實時檢索並記錄缺陷最高波
2、φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
3、動態記錄：實時動態錄製波形，並可存儲、回放
4、缺陷定位：實時顯示水平值L、深度值H、聲程值S
5、缺陷定量：實時顯示SL、EL、GL、RL定量值
實時顯示孔狀缺陷Φ值
6、缺陷定性：通過波形，人工經驗判斷
7、曲面修正：曲面工件探傷，修正曲率換算
8、B型掃描：實時掃查，描述缺陷橫切面
聲光報警
1、閘門報警：進波報警、失波報警
2、DAC報警：自由設定SL、EL、GL、RL報警
數據存儲
●500個探傷通道，存儲預先調校好各類探頭與儀器的組合參數，自由輸入任意行業探傷標準，方便存儲、調用、與計算機通訊
●存儲500-1500幅A-Scan波形，實現存儲、調出、與計算機通訊傳輸。
時鐘記錄
實時探傷日期、時間的跟蹤記錄，並存儲
控制接口
高速USB、RS232兩種接口與計算機通訊
技術參數
掃描範圍：零界面入射～10000mm鋼縱波
工作頻率：0.2MHz～20MHz
垂直線性誤差：≤3%
水平線性誤差：≤0.1%
靈敏度餘量：＞62dB（深200mmΦ2平底孔）
分辨力：＞42dB（5N14）
動態範圍：≥36dB
噪聲電平：＜8%
硬採樣頻率：150MHz
重複發射頻率：100~1000HZ
聲速範圍：100～20000（m/s）
工作方式：單晶探傷、雙晶探傷、穿透探傷
數字抑制：（0～80）%，不影響線性與增益
工作時間：連續工作7小時以上（鋰電池）
環境溫度：（-20～70）℃（參考值）
相對濕度：（20～95）%RH
外型尺寸：210×150×45（mm）
配置
1．BSN900主機 1台
2．直探頭 1支
3．斜探頭 1支
4．電源適配器 1個
5．鋰電池組 1組
6．BNC電纜 2根
