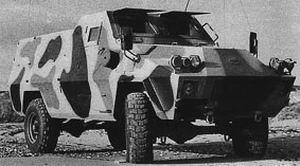

TPK4.20VBL和6.40VBL輪式裝甲人員輸送車國別
名稱
TPK 4.20VBL和6.40VBL輪式裝甲人員輸送車TPK4.20VBL and 6.40 VBL Wheeled Armoured Personnel Carrie
研製單位
大西洋機械製造廠Ateliers de Construction Mecanique de I'Atlantique (ACMAT)FR
生產單位
大西洋機械製造廠Ateliers de Construction Mecanique de I'Atlantique (ACMAT)FR
現狀
生產裝備情況
法國、加篷、象牙海岸等國家概述
TPK 4.20VBL(4×4)裝甲人員輸送車的車體由厚度5.8mm的鎳鉻鉬鋼板焊接。車內布置類似於VLRA偵察車，發動機前置，其後是駕駛員和車長座位，載員艙在最後。戰鬥全重7.3t，乘員2人，可載8～10名步兵。駕駛員和車長位置的前面有防彈玻璃窗，戰鬥時玻璃窗可用上邊鉸接的蓋板防護。駕駛員和車長通過兩個側門上、下車，側門還開有防彈玻璃窗，他們上方還各有1個艙蓋。車體兩側各開4個防彈觀察窗，載員艙兩側有長椅。為使於步兵迅速下車，該車側甲板在中間部位能向外，向下打開。為了加強車體防護力，載員艙也可設計成全封閉式，艙內可裝12.7mm或7.62mm機槍。必要時車內可裝湯姆遜·布朗特迫擊炮。
TPK 6.40VBL(6×6)裝甲人員輸送車採用同TPK 4.20VBL車的同樣底盤與車體前部部件，但在車後部安置全封閉的載員艙。步兵坐在車體兩側長椅上，車體每側開4個觀察窗。車體後部開有兩個向外打開的後門，門上有1個能用蓋板防護的防彈觀察窗。車頂部中心位置安裝單人炮塔及7.62mm機槍，車長使用頂裝潛望鏡瞄準。也可安裝克勒索-羅亞爾公司(Creusot-Loire)的TLI單人炮塔及M2 HB 12.7mm機槍，還可安裝米蘭飛彈發射系統等。
VBL車的任選設備包括各種電台和空調裝置。該車還可以改裝成指揮車和救護車等。
性能數據
型號TPK4。20VBL【6.40VBL】乘員+載員2+(8～10)人【2+16人】
驅動型式4×4 【6×6】
戰鬥全重7300kg【8600kg】
淨重5880kg【7180kg】
前橋重
空載 3300kg【4000kg】加負荷後 3550kg【4200kg】
後橋重
空載 2580kg【3180kg】加負荷後 3750kg【4400kg】
車長5.98m【7m】
車寬2.100m
車高(至車體頂) 2.205m
車底距地高
至軸 0.273m至車體0.5m
輪距1.660m
軸距3.6m【4.01m】
接近角 45°
離去角 35°
公路最大速度95km/h
燃料儲備360L
公路最大行程1600km
涉水能力0.8m
浮渡能力無
爬坡度 60%
最小轉向半徑8.5m【10.35m】
發動機
生產公司 珀金斯(Perkins)型號 6.354.4型
類型 6缸柴油機
功率/轉速 99.27kW/2800r/min
傳動裝置
型號 435型【540型】類型 機械變速箱【機械變速箱】
前進檔/倒檔數 4/1【5/1】
離合器 單片乾式
分動箱 2速
轉向裝置類型蝸桿、螺母
懸掛裝置類型板簧和駿用液壓減振器
制動裝置
主制動器 氣液系統停車制動器氣液系統
輪胎規格12.5×20
裝甲結構類型/厚度/材料 均質/5.8mm/鋼板
電氣系統電壓24V
蓄電池數量/型號 2個/6TN AS 188
