簡介
SLD鋼材為高碳、高鉻型合金鋼、具極高硬度及適宜之軔性，並有回火硬化效果，為典型之風硬鋼，是目前耐磨耗性較好之合金工具鋼。添加鉬、釩元素，故兼具耐磨、不變形、耐衝擊等特性。經二次精煉，清淨度佳，晶粒微細。
參考對應牌號
中國GB標準牌號CR12、德國D1N標準材料編號1.2080、德國DIN標準牌號x210cr12、英國Bs標準牌號BD3、法國AFN0R 標準牌號z200Cr12、意⼤利UNI標準牌號x210Cr13KU/X250Cr12KU、西班⽛UNE標準牌號x210Cr12、⽇本JIS標準牌號SKD1、美國AlSI/SAE標準牌號D3
化學成份
(%):C :1.50
Mn :0.45
P :≤0.025
S :≤0.010
V :0.02
Mo :0.35
Si :0.25
Cr ：12
特長
高耐磨性，高抗壓強度；
SLD鋼材淬火性能好，熱處理變形小。
用途
衝壓、落料、剪下等模具；
拉伸、彎曲、壓印等模具；
冷擠、冷鍛、粉末壓制等模具；
螺絲輥軋、冷滾切等模具；
陶瓷模、高耐磨塑膠模具等。
熱處理
淬火：先預熱700—750℃，再加熱至1000—1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980—1030℃
在油中淬硬更佳。

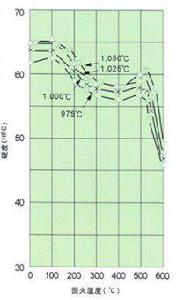

回火：加熱至150—200℃，在此溫度中停留，然後在靜止空氣中冷卻。
退火：加熱至800—850℃，在此溫度停留1—3小時，在爐中任其漸冷。
尺寸
Φ30機扎圓鋼
Φ35機扎圓鋼
Φ40機扎圓鋼
Φ45機扎圓鋼
Φ50機扎圓鋼
Φ55機扎圓鋼
Φ60機扎圓鋼
Φ65機扎圓鋼
Φ70機扎圓鋼
Φ75機扎圓鋼
Φ80機扎圓鋼
Φ85機扎圓鋼
Φ90機扎圓鋼
典型應⽤舉例
1）適合製作圓鋸、⼀般五⾦衝壓模具、形狀複雜的冷衝壓⼯具、成形軋輥
2)⽤於精沖、冷鍛、冷擠、拉深模、冷鐓模等冷作模具
3）⽤於深拉深成形模、剪下模、成形軋輥
4)⽤於厚度≤2mm薄板材、⾼效落料模、沖裁模及壓印模
5)⽤於各種鋒利剪⼑、鑲嵌⼑⽚及⾼級量規等
6)⽤於螺紋軋制模具和耐滑塊
7)⽤於冷擠壓成形摸、拉深摸及不鏽鋼⽚
8)⽤於⾼硬度沖裁模具。
9)⽤於熱作修整模、圓形滾筒、變壓器矽鉬⽚沖模、鋼管成形簡、特殊成形滾筒、螺釘打頭模等。
10)⽤於熱固性樹脂成型模
11)⽤於⾼耐磨塑膠模等
12)適宜製作⾼精度⾼使⽤壽命熱固性塑膠成型模具。
