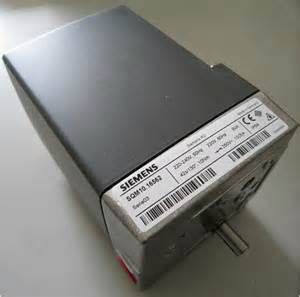

SIEMENS伺服電機
SIEMENS伺服電動機定子的構造基本上與電容分相式單相異步電動機相似.其定子上裝有兩個位置互差90°的繞組，一個是勵磁繞組Rf，它始終接在交流電壓Uf上；另一個是控制繞組L，聯接控制信號電壓Uc。所以交流伺服電動機又稱兩個伺服電動機。 交流伺服電動機的轉子通常做成鼠籠式，但為了使伺服電動機具有較寬的調速範圍、線性的機械特性，無“自轉”現象和快速回響的性能，它與普通電動機相比，應具有轉子電阻大和轉動慣量小這兩個特點。目前套用較多的轉子結構有兩種形式：一種是採用高電阻率的導電材料做成的高電阻率導條的鼠籠轉子，為了減小轉子的轉動慣量，轉子做得細長；另一種是採用鋁合金製成的空心杯形轉子，杯壁很薄，僅0.2-0.3mm，為了減小磁路的磁阻，要在空心杯形轉子內放置固定的內定子.空心杯形轉子的轉動慣量很小，反應迅速，而且運轉平穩，因此被廣泛採用。 交流伺服電動機在沒有控制電壓時，定子內只有勵磁繞組產生的脈動磁場，轉子靜止不動。當有控制電壓時，定子內便產生一個鏇轉磁場，轉子沿鏇轉磁場的方向鏇轉，在負載恆定的情況下，電動機的轉速隨控制電壓的大小而變化，當控制電壓的相位相反時，伺服電動機將反轉。 SIEMENS伺服電動機的工作原理與分相式單相異步電動機雖然相似，但前者的轉子電阻比後者大得多，所以伺服電動機與單機異步電動機相比，有三個顯著特點： 1、起動轉矩大 由於轉子電阻大，其轉矩特性曲線如圖3中曲線1所示，與普通異步電動機的轉矩特性曲線2相比，有明顯的區別。它可使臨界轉差率S0>1，這樣不僅使轉矩特性（機械特性）更接近於線性，而且具有較大的起動轉矩。因此，當定子一有控制電壓，轉子立即轉動，即具有起動快、靈敏度高的特點。 2、運行範圍較廣 3、無自轉現象 正常運轉的伺服電動機，只要失去控制電壓，電機立即停止運轉。當伺服電動機失去控制電壓後，它處於單相運行狀態，由於轉子電阻大，定子中兩個相反方向鏇轉的鏇轉磁場與轉子作用所產生的兩個轉矩特性（T1－S1、T2－S2曲線）以及合成轉矩特性（T－S曲線） 交流伺服電動機的輸出功率一般是0.1-100W。當電源頻率為50Hz，電壓有36V、110V、220、380V；當電源頻率為400Hz，電壓有20V、26V、36V、115V等多種。 交流伺服電動機運行平穩、噪音小。但控制特性是非線性，並且由於轉子電阻大，損耗大，效率低，因此與同容量直流伺服電動機相比，體積大、重量重，所以只適用於0.5-100W的小功率控制系統。
SIEMENS伺服電機的性能比較
SIEMENS伺服電機電機作為一種閉環控制的系統，和現代數字控制技術有著本質的聯繫。在目前國內的數字控制系統中，步進電機的套用十分廣泛。隨著全數字式交流伺服系統的出現，交流伺服電機也越來越多地套用於數字控制系統中。為了適應數字控制的發展趨勢，運動控制系統中大多採用步進電機或全數字式交流伺服電機作為執行電動機。雖然兩者在控制方式上相似（脈衝串和方向信號），但在使用性能和套用場合上存在著較大的差異。現就二者的使用性能作一比較。 一、控制精度不同 兩相混合式步進電機步距角一般為 1.8°、0.9°，五相混合式步進電機步距角一般為0.72 °、0.36°。也有一些高性能的步進電機通過細分後步距角更小。如三洋公司（SANYO DENKI）生產的二相混合式步進電機其步距角可通過撥碼開關設定為1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了兩相和五相混合式步進電機的步距角。 交流伺服電機的控制精度由電機軸後端的鏇轉編碼器保證。以三洋全數字式交流伺服電機為例，對於帶標準2000線編碼器的電機而言，由於驅動器內部採用了四倍頻技術，其脈衝當量為360°/8000=0.045°。對於帶17位編碼器的電機而言，驅動器每接收131072個脈衝電機轉一圈，即其脈衝當量為360°/131072=0.0027466°，是步距角為1.8°的步進電機的脈衝當量的1/655。 二、低頻特性不同 步進電機在低速時易出現低頻振動現象。振動頻率與負載情況和驅動器性能有關，一般認為振動頻率為電機空載起跳頻率的一半。這種由步進電機的工作原理所決定的低頻振動現象對於機器的正常運轉非常不利。當步進電機工作在低速時，一般應採用阻尼技術來克服低頻振動現象，比如在電機上加阻尼器，或驅動器上採用細分技術等。 交流伺服電機運轉非常平穩，即使在低速時也不會出現振動現象。交流伺服系統具有共振抑制功能，可涵蓋機械的剛性不足，並且系統內部具有頻率解析機能（FFT），可檢測出機械的共振點，便於系統調整。 三、矩頻特性不同 步進電機的輸出力矩隨轉速升高而下降，且在較高轉速時會急劇下降，所以其最高工作轉速一般在300～600RPM。交流伺服電機為恆力矩輸出，即在其額定轉速（一般為2000RPM或3000RPM）以內，都能輸出額定轉矩，在額定轉速以上為恆功率輸出。 四、過載能力不同 步進電機一般不具有過載能力。交流伺服電機具有較強的過載能力。以山洋交流伺服系統為例，它具有速度過載和轉矩過載能力。其最大轉矩為額定轉矩的二到三倍，可用於克服慣性負載在啟動瞬間的慣性力矩。步進電機因為沒有這種過載能力，在選型時為了克服這種慣性力矩，往往需要選取較大轉矩的電機，而機器在正常工作期間又不需要那么大的轉矩，便出現了力矩浪費的現象。 五、運行性能不同 步進電機的控制為開環控制，啟動頻率過高或負載過大易出現丟步或堵轉的現象，停止時轉速過高易出現過沖的現象，所以為保證其控制精度，應處理好升、降速問題。交流伺服驅動系統為閉環控制，驅動器可直接對電機編碼器反饋信號進行採樣，內部構成位置環和速度環，一般不會出現步進電機的丟步或過沖的現象，控制性能更為可靠。 六、速度回響性能不同 步進電機從靜止加速到工作轉速（一般為每分鐘幾百轉）需要200～400毫秒。交流伺服系統的加速性能較好，以山洋400W交流伺服電機為例，從靜止加速到其額定轉速3000RPM僅需幾毫秒，可用於要求快速啟停的控制場合。 綜上所述，交流伺服系統在許多性能方面都優於步進電機。但在一些要求不高的場合也經常用步進電機來做執行電動機。所以，在控制系統的設計過程中要綜合考慮控制要求、成本等多方面的因素，選用適當的控制電機。
SIEMENS伺服電機安裝使用注意事項
伺服電機油和水的保護 A：伺服電機可以用在會受水或油滴侵襲的場所，但是它不是全防水或防油的。因此， 伺服電機不應當放置或使用在水中或油侵的環境中。 B：如果伺服電機連線到一個減速齒輪，使用伺服電機時應當加油封，以防止減速齒輪的油進入伺服電機 C：伺服電機的電纜不要浸沒在油或水中。 二、伺服電機電纜→減輕應力 A：確保電纜不因外部彎曲力或自身重量而受到力矩或垂直負荷，尤其是在電纜出口處或連線處。 B：在伺服電機移動的情況下，應把電纜（就是隨電機配置的那根）牢固地固定到一個靜止的部分（相對電機），並且應當用一個裝在電纜支座里的附加電纜來延長它，這樣彎曲應力可以減到最小。 C：電纜的彎頭半徑做到儘可能大。 三、伺服電機允許的軸端負載 A：確保在安裝和運轉時加到伺服電機軸上的徑向和軸向負載控制在每種型號的規定值以內。 B：在安裝一個剛性聯軸器時要格外小心，特別是過度的彎曲負載可能導致軸端和軸承的損壞或磨損 C：最好用柔性聯軸器，以便使徑向負載低於允許值，此物是專為高機械強度的伺服電機設計的。 D：關於允許軸負載，請參閱“允許的軸負荷表”（使用說明書）。 四、伺服電機安裝注意 A：在安裝/拆卸耦合部件到伺服電機軸端時，不要用錘子直接敲打軸端。（錘子直接敲打軸端，伺服電機軸另一端的編碼器要被敲壞） B：竭力使軸端對齊到最佳狀態（對不好可能導致振動或軸承損壞）。
