介紹：
RTXZ系列變頻串聯諧振耐壓試驗裝置採用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的套用。
RTXZ系列變頻串聯諧振耐壓試驗裝置採用了專用的SPWM數字式波形發生晶片，頻率解析度16位，在20~300Hz時頻率細度可達0.1Hz；採用了正交非同步固定式載波調製方式，確保在整個頻率區間內輸出波形良好；功率部分採用了先進的IPM模組，在最小重量下確保儀器穩定和安全。

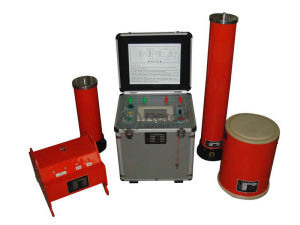

RTXZ系列變頻串聯諧振耐壓試驗裝置由調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
RTXZ系列變頻串聯諧振耐壓試驗裝置產品特點：
l500kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，攜帶型電纜耐壓試驗系統由此而誕生；
l本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
l電源採用220V單相電源或380V單相電源，方便現場取電；
l電抗器部分採用乾式環氧澆注，美觀可靠，適合各類電纜的要求。
技術參數：
l額定輸出電壓：0～660kV(有效值)及以下
l輸出頻率：20～300Hz
l諧振電壓波形：正弦波，波形畸變率≤1%
l滿負載工作時間：連續工作時間60min
l系統品質因數：最大負載下≥20
l頻率調節：細度0.1Hz，不穩定度≤0.01%
l工作電源：220V或380V單相市電
l產品配置及適用對象：
設備主要配置及技術參數說明
1.調壓電源：
技術參數
l額定功率：6kW；
l輸入電壓：三相380V±5%或單相220V±5%45～65Hz，當電源為380V時，可做額定負載試驗；當電源為220V時，只可做1/2負載試驗。
l輸出電壓：0～400V可調
l輸出電壓頻率：20～300Hz
l頻率調節:0.1Hz步進可調
l頻率不穩定度:≤0.02%
l輸出電流：0～30A
性能特點：
l放置方式:變頻電源的放置為縱向和橫向,特別適合現場操作及觀察。
l防震保護:內外部具備特殊減震橡膠支撐腳和保護鋁箱,可有效減緩運輸中的顛簸震動和吊裝時的衝擊。保證了變頻電源的長期穩定性和可靠性。
l參數顯示：觸摸或外接滑鼠大螢幕液晶界面顯示系統。
可顯示諧振電壓(即試驗前設定的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、
操作模式切換、電容，電感，頻率互換計算、參數查詢等,還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性。
l參數設定：大螢幕觸摸液晶彩屏和外接滑鼠直接完成各種參數的設定。可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設定提示以及幫助等參數進行設定或選擇。
l試驗模式：觸控螢幕和外接滑鼠操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等。
l保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。
l數據存儲功能：試驗結果保存、列印、上傳、回查等。
a、試驗結果：手動或自動試驗完畢後，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄。
b、數據查詢：可將已保存的試驗結果數據顯示到螢幕上。同時具有USB接口，可將數據輸出列印或利用設備所攜帶印表機列印。
l自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤並維持穩定的試驗電壓，電壓穩定度可達1.5%。
l調頻範圍及頻率解析度均可設定：調頻範圍可設為20～300Hz、45～65Hz、50Hz、按需設定，可加快調諧過程；頻率解析度根據需要，可預設為0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在調諧效率與調諧精準度之間取得最佳化平衡。
頻率調節分為粗調和細調，並可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移。
2.固定電抗器
技術參數
l額定工作電壓：27kV
l額定工作電流：1A
l額定電感量：146H
l連續工作時間：30min
l溫升：小於60度
l工作頻率：20~300Hz
性能特點
l電抗器的設計採用鐵芯式結構，漆包導線繞組，乾式自冷。電抗器可以自由方便疊裝。環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度、必要的散熱能力以及油熱脹冷縮的裕度。電抗器外殼自帶底座，與另一節電抗器上端採用。外殼噴塗橘紅色絕緣漆。
l電抗器外殼自帶底座，與另一節電抗器上端採用採用卡槽結合，方便現場使用。
3.激勵變壓器
技術參數
l額定容量：6kVA
l輸入電壓：200V/400V，當輸入是400V時，把低壓端串聯，當輸入是200V時，把低壓端並聯。
l輸出電壓：1kV/3kV/5kV
l輸出電流：6A/2A/1.2A
性能特點
l冷卻方式：環氧樹脂澆注式結構，絕緣耐熱等級為B級。
l高、低壓繞組及鐵芯間均設靜電禁止層，既作為勵磁變壓器，又是隔離變壓器。
4.補償電容器
技術參數
l自身電容量：600pF
l工作頻率：20～300Hz
l不確定度：1.5%
l額定電壓:110kV
性能特點
l額定電壓下可連續運行30min。
l在20～300Hz範圍內，其精度和穩定度保持要求不變。
l在20℃、0.4～0.5UN下介損值：≤0.0025
l分壓比誤差：有效值時≤1.0%，峰值時≤1.5%。
l高、低壓臂的電容採用一致的介質結構，溫度係數小，角位移小，在20~300H內分壓比不變。
l電壓測量通過專用測試引線引至變頻電源進行測量。
