組成部件
電纜串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
電纜耐壓試驗主要用途
1.6kV-500kV高壓交聯電纜 的交流耐壓試驗；
2. 6kV-500kV變壓器 的工頻耐壓試驗 ；
3.GIS和SF6開關 的交流耐壓試驗 ；
4.發電機 的交流耐壓試驗
5.其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
原理
我們已知，在迴路頻率f=1/2π√LC時，迴路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振，再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

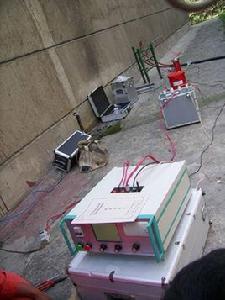

電纜耐壓試驗
電纜耐壓試驗技術參數
*工作電源;220V/380V,50HZ
*試驗容量：30-30000KVA
*試驗電壓：1000KV及以下
電纜耐壓試驗*諧振頻率範圍：20-300Hz
*試驗電壓波形：正弦波波形畸變率小於等於0.3%
*試驗電壓冷確度：1級
*頻率調節：0.01Hz
*保護回響時間 ：小於1微秒
*系統具有過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護。
產品別稱
變頻串聯諧振耐壓試驗裝置、調頻串聯諧振耐壓設備、工頻諧振試驗裝置、變頻串聯諧振試驗變壓器、變頻串聯諧振試驗系統、變頻串聯諧振耐壓試驗儀、電纜交流耐壓試驗裝置、串聯諧振裝置、串聯諧振耐壓設備、GIS耐壓試驗裝置等
技術特點
*通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑑定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；
電纜耐壓試驗*攜帶型交流工頻耐壓儀(由乾式試驗變壓器、控制箱兩部分組成）體積小，重量輕;，結構簡單、可靠性高；可方便在現場使用。
* 變頻串聯諧振耐壓試驗裝置由變頻電源、勵磁變壓器、電抗器和電容分壓器組成: 體積小，重量輕，特別適合現場使用；結構複雜、接線繁多、成本高；
* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
* 設備自帶微型印表機，可及時列印保存試驗數據；
*一鍵滑鼠式旋鈕“傻瓜式”操作，大螢幕液晶顯示；
* 獨有軟體校準功能，方便用戶校準表計，確保高電壓值準確度
配置表
電纜交流耐壓試驗系列
| 型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
| DFVF3000-44/22 | 10kV（300mm）電 纜 1KM | 22kV Ⅹ 1台 | 攜帶型 |
| DFVF3000-132/66 | 1、10kV（300mm）電 纜 3KM 2、35kV（300mm）電纜 1KM | 22kV Ⅹ 3台 | 攜帶型 |
| DFVF3000-264/52 | 1、10kV(300mm)電 纜 5KM 2、35kV(300mm)電 2KM 3、35kV 變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等 | 22kV Ⅹ 6台 | 攜帶型 |
| DFVF3000-1560/66 | 110kV（300mm）電 纜 3KM | 130kV Ⅹ 2台 | 攜帶型 |
發電機工頻耐壓試驗系列
| 型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
| DFVF3000-44/22 | 1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 1KM | 22kV Ⅹ 1台 | 攜帶型 |
| DFVF3000-100/36 | 1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm)電 纜 1.5KM | 18kV Ⅹ 2台 | 攜帶型 |
| DFVF3000-176/44 | 1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線，主變等 | 22kV Ⅹ 4台 | 攜帶型 |
GIS和SF6開關交流耐壓試驗系列
| 型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
| DFVF3000-250/200 | 1、110kV GIS的交流耐壓試驗 2、35kV（300mm）電纜 1KM 3、10kV（300mm）電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓 | 40kV Ⅹ 5台 | 攜帶型 |
| DFVF3000-100/200 | 1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 | 50kV Ⅹ 4台 | 攜帶型 |
變壓器電動機等設備的工頻交流耐壓試驗系列
| 型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
| DFVF3000-105/84 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM | 28kV Ⅹ 3台 | 攜帶型 |
| DFVF3000-100/80 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM | 40kV Ⅹ 2台 | 攜帶型 |
