一、產品概況
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關係到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。RTGC-8A型高壓開關動特性測試儀是
銳拓普電力工廠依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部
分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真
空、六氟化硫等高壓斷路器的機械動特性參數。

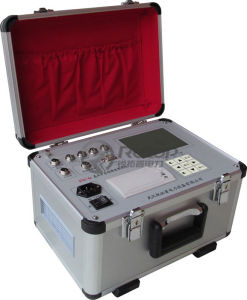

RTGC-8A高壓開關動特性測試儀二、產品特點
l適用於國內外生產的所有型號的金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。
l直線行程感測器，旋轉感測器,安裝極為方便，簡捷。
l主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便於存檔保存試驗日期、時間。
l內置快速微型印表機，列印所有數據及圖譜。
l主機大螢幕、直透式、背景光液晶，對比度電子調節。全中文選單提示操作，開關動作一次，顯示所有數據及波形圖譜。
l儀器配有與PC機在線上的《斷路器數據分析管理軟體Windows中文版》軟體，試驗結果可直接存入硬碟，也可輸出到各類印表機上列印試驗報告，使現場試驗計算機化。
l儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。
l儀器配置速度自定義添加程式，用戶可根據需要，自由添加各種剛分、剛合速度定義。
三、產品特性
l時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
l重合閘：每斷口的合－分(金短時間)，分－合(無電流間隔時間)，分－合－分。
l彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
l速度：剛分、剛合速度，最大速度，重合閘速度，時間－行程特性曲線。
l行程：總行程，開距，超行程，過沖行程，反彈幅值。
l電流：分、合閘線圈的分、合閘電流值、電流波形圖。
l動作電壓：機內提供DC30～250V/20A(瞬時工作)數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗。
四、技術參數
1、時間：量程4000.0ms解析度0.1ms
誤差①100ms以內0.1ms±1個字
②100ms以上0.1％±1個字
③同期±0.1ms
2.量程
高壓開關特動性測試儀3、速度：量程20.00m/s解析度0.01m/s
4、誤差：①0～2m/s以內：±0.1m/s±1個字②2m/s以上：±0.2m/s±1個字
5、電流：量程20.00A解析度0.01A
6、輸入電源：220V±10%50Hz
7、輸出電源：DC30～250V數字可調／20A(瞬時工作)
8、使用環境：-20℃--40℃濕度：≤75%RH
9、外形尺寸：360mm(L)×280mm(W)×300mm(H)
10、重量：10kg
