一、DBM-8005斷路器動作特性測試儀產品簡介
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關係到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。DBM-8005斷路器動作特性測試儀是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關係到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
二、DBM-8005斷路器動作特性測試儀產品特性
⑴、7寸彩色大屏，windows作業系統，人性化操作界面，界面直觀，觸摸式按鍵，便於現場操作人員使用。
⑵、高速熱敏印表機，方便現場列印測試數據。
⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流15A。任意整定分、合閘線圈的動作電壓值,並可做斷路器的低電壓動作試驗。
⑷、配備直線感測器、旋轉感測器、萬能感測器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、適用於國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形。
⑺、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便於存檔。
⑻、配備隨身碟接口，可直接把數據保存到隨身碟，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口，六路合閘電阻測量。
⑽、內含包絡線，通過多台（2-10台）開關測試的數值，生成標準包絡線，進行對比。
⑽、內部抗干擾電路可滿足500KV變電站內可靠使用。
三、DBM-8005斷路器動作特性測試儀技術指標
1．時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試範圍：0.01ms～20000ms，解析度：0.01ms
2.合閘電阻測量：6路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
合閘電阻投入時間
測量範圍：0～1280Ω,解析度1Ω,精度1%
3．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
4.測速範圍：1mm感測器0.01～25.00m/s，
0.1mm感測器0.001～2.50m/s
0.5°角度感測器1周波/0.5°
5.行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
感測器：50mm，解析度:0.1mm
360線感測器：360о，解析度:0.5о
選配感測器：300mm、500mm、加速度感測器
6.電流：最大電流輸出為15A。
7．交直流電源：AC220V±10%；50Hz±2%
8．直流電源：輸出電壓：20～265V連續可調，輸出電流：≤15A(短時)
9.隔離開關測量範圍：
⑴、電壓輸出：DC25-265V（可調）；
⑵、電源輸出時間：0.01-20秒（可設定）；
⑶、斷口信號最大採集時間為20秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
10．主機體積：380×280×170mm
11．使用環境：-10℃~+50℃
12．相對濕度：≤90%

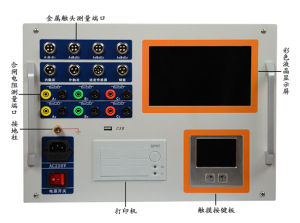

四、儀器面板介紹：
儀器面板介紹
