Q275

Q275，是一種碳素結構鋼。具有較高的強度、較好的塑性和切削加工性能，且具有焊接性能，可以用於橋樑工程上製作比較重要的機械構件，從而替優質碳素鋼材。

Q275，是一種碳素結構鋼。
對應日本JIS牌號：SS490
國際標準化組織：E275A

物理性能

化學成分

（質量分數）（%）
C：0.28-0.38
Mn：0.50-0.80
Si：≦0.35
S：≦0.050（A級）
P：≦0.045
脫氧方法：Z

力學性能

抗拉強度（σb/MPa）：490-630
伸長率（δ5/%）：
≧20（a≦16mm），≧19（a>16-40mm）
≧18（a>40-60mm），≧17（a>60-100mm）
≧16（a>100-150mm），≧15（a>150mm）
其中 a 為鋼材厚度或直徑。
伸長率（δ5/%）：
≧26（a≦16mm）
≧25（a>16-40mm）
≧24（a>40-60mm）
≧23（a>60-100mm）
≧22（a>100-150mm）
≧21（a>150mm）
其中 a 為鋼材厚度或直徑。
執行標準：外部標準為：GB/T709-2006《熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差》，內部標準為：GB/T3274-2007 《碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶》

冷彎性能

180° 冷彎試驗
d=3a (B=2a: 60mm），d=4a(B=2a: >60～100mm），d=4.5a(B=2a: >100～200mm）
其中d 為彎心直徑，B 為試樣寬度，a 為鋼材厚度或直徑。

Q275概述

主要特性

具有較高的強度、較好的塑性和切削加工性能，一定的焊接性能。小型零件可以淬火強化。

套用舉例

用於製造要求強度較高的零件，如齒輪、軸、鏈輪、鍵、螺栓、螺母、農機用型鋼、輸送鏈和鏈節。
主要用於建築.橋樑工程上製作比較重要的機械構件，可代替優質碳素鋼材使用，其中Q215B相當10-15號.Q235B相當15-20號鋼.Q255B相當25-30號鋼.Q275B相當35-40號鋼。

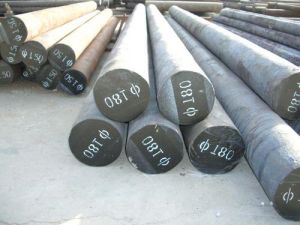

Q275圖片
