簡介

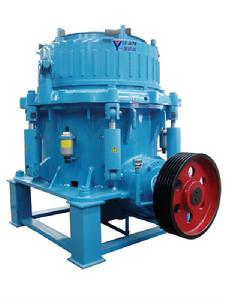

PYY圓錐破碎機採用最佳組合的破碎頻率和偏心距,使破碎產品中的細粒級物料含量更高。多碎少磨的效率更
明顯,降低了碎磨綜合電耗;高破碎頻率與高效破碎腔形的完美結合,使產量比其它機型的破碎機產量更高,極大地提高了物料的粒子間的層壓破碎作用,破碎產品為均勻的立方形。產品介紹
1、 結合人性化設計,採用液壓方式調節排料口大小,只需按鈕控制,省工、省時,並且可實現無級調整,調節可控性高。
2、 單缸液壓調節主軸、錐體,整體升降達到調節排料口大小的目的,解決了側缸和上機架傾斜損壞主機的問題。 3、 液壓自動調節工作壓力系統,破碎腔內有時會不可避免地進入超破碎壓力物料,壓力調節系統自動啟動,進行卸壓保護,排料口自動放大,讓不可破碎物通過排料口排出機器,達到保護設備目的。
4、 易損件更換快捷,為了節省易損件的更換時間,經過精心設計和加工,軋臼壁與錐體之間的接合面貼合穩固、牢靠,不再灌充填補劑,省去了每次更換配件的時間,軋臼壁的安裝牢靠,省去了填充料的資金浪費。
5、 液壓工作壓力低,整個設備的液壓系統工作壓力都較低(不屬高壓液力系統)對液壓件及主機壓力較小,液壓系統更持久穩定。 6、 安裝運輸方便快捷,由於該機型設計先進,高效,其體積和重量都相對較小,對吊裝、運輸、換件、檢修的要求較低。
性能特點
1、 破碎產品粒度更細,實現了多碎少磨,提高了後繼磨礦作業的生產能力,降低了系統電耗;
2、 產量更高、粒度更細。降低了循環負荷,循環負荷少意味著篩分機溜槽和帶式輸送機的磨損減少,輸送機的電耗降低;
3、配件易於快速更換,減少了停機時間。破碎原理破碎過程是在定錐和偏心旋轉的動錐之間完成的。破碎機的水平軸由電動機通過三角帶驅動,水平軸通過齒輪帶動偏心套,偏心套迫使主軸旋迴運動產生偏心距。物料通過破碎機上部的給料口進入破碎機,碎石通過破碎機下部排料口排出。
技術參數
(細碎型)技術參數:
型號 | 腔型 | 給料口尺寸 (mm) | 最大給料粒度(mm) | 最小排料尺寸 (mm) | 最大給料尺寸 (mm) | 功率 (kw) | 重量 (t) | ||||
衝程Stroke | 衝程Stroke | 衝程Stroke | 衝程Stroke | 衝程Stroke | 衝程Stroke | ||||||
PYY100 | ​ | 16 | 22 | ​ | 16 | 22 | ​ | 90 | 6 | ||
A | 150 | 120 | 12 | 15 | ​ | 39 | 37 | ​ | |||
B | 130 | 105 | 10 | 11 | ​ | 33 | 31 | ​ | |||
C | 100 | 85 | 7 | 9 | ​ | 33 | 30 | ​ | |||
D | 40 | 32 | 5 | 6 | ​ | 31 | 29 | ​ | |||
PYY200 | ​ | 18 | 25 | ​ | 18 | 25 | ​ | 160 | 10.6 | ||
A | 220 | 180 | 18 | 22 | ​ | 35 | 30 | ​ | |||
B | 150 | 120 | 15 | 19 | ​ | 35 | 30 | ​ | |||
C | 80 | 60 | 9 | 12 | ​ | 35 | 30 | ​ | |||
D | 40 | 32 | 6 | 8 | ​ | 35 | 30 | ​ | |||
PYY300 | ​ | 25 | 32 | ​ | 25 | 32 | ​ | 250 | 18.5 | ||
A | 230 | 190 | 20 | 25 | ​ | 45 | 40 | ​ | |||
B | 150 | 125 | 17 | 20 | ​ | 45 | 40 | ​ | |||
C | 80 | 60 | 10 | 13 | ​ | 40 | 35 | ​ | |||
D | 40 | 32 | 6 | 8 | ​ | 40 | 35 | ​ | |||
PYY500 | ​ | 25 | 32 | 40 | 25 | 32 | 40 | 315 | 22.5 | ||
A | 230 | 180 | 22 | 26 | 30 | 50 | 45 | 40 | |||
B | 150 | 125 | 19 | 22 | 26 | 48 | 43 | 38 | |||
C | 100 | 80 | 12 | 14 | 16 | 40 | 35 | 30 | |||
D | 50 | 40 | 8 | 10 | 12 | 30 | 25 | 20 |
型號 | 腔型 | 給料口尺寸 (mm) | 最大給料粒度(mm) | 最小排料尺寸 (mm) | 最大給料尺(mm) | 功率(KW) | 重量 (t) | ||||
衝程 | 衝程 | 衝程 | 衝程 | 衝程 | 衝程 | ||||||
PYYZ100 | ​ | 16 | 22 | ​ | 16 | 22 | ​ | 75-90 | 7.3 | ||
A | 250 | 210 | 25 | 30 | ​ | 45 | 40 | ​ | |||
B | 200 | 170 | 20 | 25 | ​ | 41 | 36 | ​ | |||
PYYZ200 | ​ | 18 | 25 | ​ | 18 | 25 | ​ | 110-160 | 11.8 | ||
A | 330 | 280 | 27 | 30 | ​ | 65 | 60 | ​ | |||
B | 250 | 210 | 25 | 28 | ​ | 60 | 55 | ​ | |||
PYYZ300 | ​ | 25 | 32 | ​ | 25 | 32 | ​ | 160-250 | 20 | ||
A | 380 | 320 | 28 | 32 | ​ | 73 | 69 | ​ | |||
B | 280 | 240 | 26 | 30 | ​ | 66 | 62 | ​ | |||
PYYZ500 | ​ | 18 | 25 | 32 | 18 | 25 | 32 | 250-315 | 33 | ||
A | 500 | 420 | 50 | 55 | 60 | 80 | 75 | 70 | |||
B | 380 | 320 | 40 | 45 | 60 | 70 | 65 | 60 |
工作原理
在不可破異物通過破碎腔或因某種原因機器超載時,彈簧保險系統實現保險,排礦口增大,異物從破碎腔排出,如異物卡在排礦石可使用清腔系統,使排礦繼續增大,使異物排除破碎腔。在彈簧的作用下,排礦口自動復位,機器恢復正常工作。分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種,可根據用戶不同需求選購。
