Object Diagram(對象圖) 是顯示了一組對象和他們之間的關係。使用對象圖來說明數據結構，類圖中的類或組件等的實例的靜態快照。對象圖和類圖一樣反映系統的靜態過程，但它是從實際的或原型化的情景來表達的。
對象圖Object Diagram顯示某時刻對象和對象之間的關係。一個對象圖可看成一個類圖的特殊用例，實例和類可在其中顯示。對象也和合作圖相聯繫，合作圖顯示處於語境中的對象原型（類元角色）。
對象圖Object Diagram是類圖的實例，幾乎使用與類圖完全相同的標識。他們的不同點在於對象圖顯示類的多個對象實例，而不是實際的類。一個對象圖是類圖的一個實例。由於對象存在生命周期，因此對象圖只能在系統某一時間段存在。
表示法
對於對象圖來說無需提供單獨的形式。類圖中就包含了對象，所以只有對象而無類的類圖就是一個"對象圖"。然而，"對象圖"這條短語在刻畫各方面特定使用時非常有用。
討論
對象圖顯示對象集及其聯繫，代表了系統某時刻的狀態。它包含帶有值的對象，而非描述符，當然，在許多情況下對象可以是原型。用合作圖可顯示一個可多次實例化的對象及其聯繫的總體模型，合作圖包含對象和鏈的描述符（類元角色和聯繫角色）。如果合作圖實例化，則產生了對象圖。
對象圖不顯示系統的演化過程。為此目的，可用帶訊息的合作圖，或用順序圖表示一次互動。
對象圖的用途
· 捕獲實例和連線
· 在分析和設計階段創建
· 捕獲互動的靜態部分
· 舉例說明數據/對象結構
· 詳細描述瞬態圖
· 由分析人員、設計人員和代碼實現人員開發

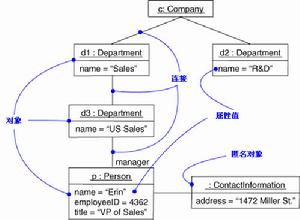

對象圖的圖形說明
