對象圖

對象圖(Object Diagram) 是顯示了一組對象和他們之間的關係。使用對象圖來說明數據結構，類圖中的類或組件等的實例的靜態快照。對象圖和類圖一樣反映系統的靜態過程，但它是從實際的或原型化的情景來表達的。 對象圖顯示某時刻對象和對象之間的關係。一個對象圖可看成一個類圖的特殊用例，實例和類可在其中顯示。對象也和合作圖相聯繫，合作圖顯示處於語境中的對象原型(類元角色)。 對象圖是類圖的實例，幾乎使用與類圖完全相同的標識。他們的不同點在於對象圖顯示類的多個對象實例，而不是實際的類。一個對象圖是類圖的一個實例。由於對象存在生命周期，因此對象圖只能在系統某一時間段存在。

基本信息

• 中文名：對象圖
• 英文名：Object Diagram

• 相關：對象的名稱，對象的屬性
• 作用：簡化複雜的數據結構

基本簡介

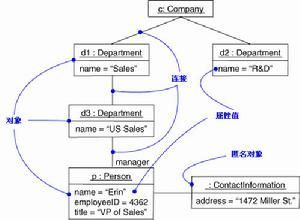

對象圖

對象圖是類圖的實例，幾乎使用與類圖完全相同的標識。他們的不同點在於對象圖顯示類的多個對象實例，而不是實際的類。一個對象圖是類圖的一個實例。由於對象存在生命周期，因此對象圖只能在系統某一時間段存在。

表示法

對於對象圖來說無需提供單獨的形式。類圖中就包含了對象，所以只有對象而無類的類圖就是一個"對象圖"。然而，"對象圖"這條短語在刻畫各方面特定使用時非常有用。

討論

對象圖

對象圖顯示對象集及其聯繫，代表了系統某時刻的狀態。它包含帶有值的對象，而非描述符，當然，在許多情況下對象可以是原型。用合作圖可顯示一個可多次實例化的對象及其聯繫的總體模型，合作圖包含對象和鏈的描述符（類元角色和聯繫角色）。如果合作圖實例化，則產生了對象圖。
對象圖不顯示系統的演化過程。為此目的，可用帶訊息的合作圖，或用順序圖表示一次互動。

用途介紹

捕獲實例和連線
在分析和設計階段創建
捕獲互動的靜態部分
舉例說明數據/對象結構
詳細描述瞬態圖
由分析人員、設計人員和代碼實現人員開發。

區別

類圖	對象圖
在類中包含三部分，分別是類名、類的屬性和類的操作	對象包含兩個部分：對象的名稱和對象的屬性
類的名稱欄只包含類名	對象的名稱欄包含“對象名：類名”
類的屬性欄定義了所有屬性的特徵	對象的屬性欄定義了屬性的當前值
類中列出了操作	對象圖中不包含操作內容，因為對屬於同一個類的對象，其操作是相同的
類中使用了關聯連線，關聯中使用名稱、角色以及約束等特徵定義	對象使用鏈進行連線，鏈中包含名稱、角色
類代表的是對對象的分類所以必須說明可以參與關聯的對象的數目	對象代表的是單獨的實體，所有的鏈都是一對一的，因此不涉及到多重性。
