介紹

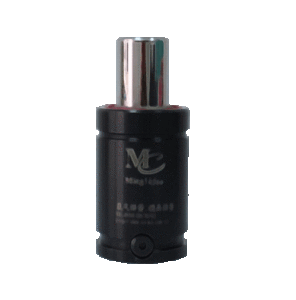

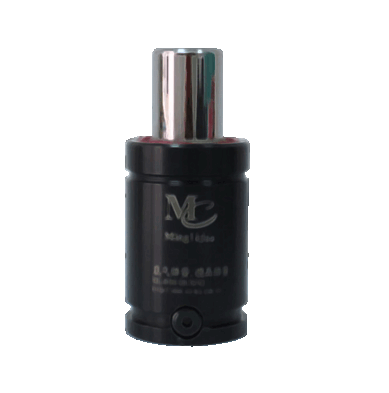

MQC氮氣彈簧是Mason美森氮氣彈簧中的一種新發展的類型。全稱(MQC-超

MQC氮氣彈簧MQC氮氣彈簧
緊湊型氮氣彈簧),它是當今Mason氮氣彈簧家族乃至世界各氮氣彈簧中基長最短的一種型號。同時較其它類型的氮氣彈簧(除MQH 特瘦結構型外)外徑小一個檔次,但是活塞桿直徑一樣,故它體小力大。MQC氮氣彈簧在工作行程要求不太長時.各方面性能不亞於MQB-ISO標準型氮氣彈簧。

優點及缺點

優點:

MQC氮氣彈簧因缸體直徑及長度比MQB氮氣彈簧MQJ氮氣彈簧要小,當模具設計的高度空間和周向(徑向)空間同時都受到嚴格限制時是模具設計者首選品種。Mason氮氣彈簧MQC系列與國外同類產品基本具有互換性。如Kaller的X系列、Dadco的U系列和Hyson的T3系列等產品。

缺點:

正因為MQC氮氣彈簧因缸體直徑及長度比MQB氮氣彈簧和MQJ氮氣彈簧要小,故密封圈和導向要比國際標準的小的多。相應的在長行程的使用下其性能較MQB氮氣彈簧和MQJ氮氣彈簧差。但是在行程60mm以下其使用壽命也能達到120萬次以上。

使用方式

MQC氮氣彈簧也是具有底部安裝螺絲孔和側面充氣孔,在模具中一般獨立使用.安裝非常簡便。由於此型號彈簧有側面充氣孔,所以也可以組建微型管路系統。

尺寸規格

初始彈壓力(KN) 2.5 5.0 7.5 10.0 15.0 24.0 30.0 42.0 50.0 66.0 75.0
工作缸直徑(mm) 32 38 45 50 63 75 88 95 113 120 140
活塞桿直徑(mm) 15 20 25 28 36 45 50 60 65 75 80
行程範圍 (mm) 10~100 10~125 16~125
