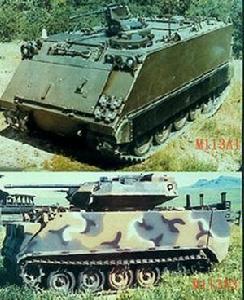

M113裝甲人員輸送車車族名稱 M113裝甲人員輸送車車族
M113 Tracked Armoured Personnel Carrier Family
研製單位 食品機械化學公司軍械分部
FMC Corporation Ordnance Division,US
生產單位 食品機械化學公司軍械分部
FMC Corporation Ordnance Division,US
現狀 生產
裝備情況
阿根廷、澳大利亞、比利時、玻利維亞、巴西(包括M577指揮車)、加拿大、智利、哥斯大黎加、丹麥、厄瓜多、埃及(包括M125A2、M577A2和M113A2)、薩爾瓦多、衣索比亞、聯邦德國、希臘、瓜地馬拉、海地、以色列、伊朗、義大利、約旦、高棉、南韓、科威特、寮國、紐西蘭、挪威、巴基斯坦、秘魯、菲律賓、葡萄牙、沙烏地阿拉伯(M106A2、M125A1、M577A2和M113A2)、新加坡、索馬里、西班牙、蘇丹、瑞士、中國台灣省(M113A2、救護車、M125A2、指揮車和M106A2)、泰國(包括M113A2)、突尼西亞(包括M125A1和M557A1)、土耳其、美國、烏拉圭、越?/dd>
概述
M113系列裝甲車是美國現裝備的制式裝甲人員輸送車，越野機動性能優越，可空投空運和水陸兩用。採用不同零部件和改裝車頂結構即可適用多種用途。M113型車是美國投產的第一種鋁合金裝甲車輛。1956年1月開始研製時有鋁合金裝甲的T113和鋼裝甲的T117兩種車型。兩車車重幾乎相等，前者鋁裝甲厚31.75mm(1.25英寸)，後者鋼裝甲厚9.53mm(3/8英寸)，都具有相同的抗彈能力，但鋁裝甲焊接容易，厚度較大，車體堅固，省去了部分加固結構件，重量較T117型輕6%。後來陸軍選擇了T113，並進一步發展成為T113E1，1958年製成樣車，1960年定型為M113裝甲人員輸送車。1959年美軍簽訂首批900輛車採購契約。1960年初在食品機械化學公司的聖何塞(San Jose)兵工廠投產並開始裝備部隊。1962年又與聯邦德國陸軍簽訂生產1132輛車的契約。該車在使用中，特別在越南戰爭中暴露了許多嚴重缺陷。1960年美國在T113基礎上進行了首次改進，1963年5月將裝有柴油機的T113E2定型為M113A1裝甲人員輸送車。隨後製造了10輛預生產型車，1964年9月該車代替M113正式投入生產。該車是M113系列的標準車型，主要是將75M水冷汽油機(154kW)改為6V-53水冷柴油機(158kW)，簡化了後勤供應的燃料品種，並減少了車內著火的危險性；其次是將阿里遜(Allision)TX-200-2B液力傳動裝置改為TX-100-1全自動傳動裝置，機動性大為提高。
M113系列裝甲車是西方國家使用最廣泛的軍用履帶式裝甲車，有近50個國家和地區裝備。裝備1000輛以上的有美國(24000輛)、以色列(6500輛)、聯邦德國(3800輛)、義大利(3500輛)、土耳其(2000輛)、瑞典(1475輛)、沙特(1260輛)和約旦(1220輛)等8個國家。由美國食品機械化學公司生產和在外國特許生產的車輛總數約75000輛之多。作為美國陸軍制式裝備，該系列車主要用於協同M60A3坦克作戰，但琿不具備與M1坦克協同作戰的機動性和戰鬥力。
M113的部件大都結構簡單、經濟實用，這是其得以大量生產、廣泛使用的重要原因。該車在1984年的單價是17.84萬美元，僅為M2型步兵戰車的1/8。
為了適應現代戰爭的需要，1978年和1984年美國又對現裝備的M113和M113A1進行了2次現代化改進。
結構特點
M113裝甲車的鋁合金車體能保護車內人員不受槍彈或彈片的傷害，但火力較弱，僅有1挺裝在車長指揮塔上的12.7mm白朗寧(Browning)M2HB機槍，水平射界360°、高低射界-21°～＋53°、由車長操縱，沒有瞄準鏡和夜視夜瞄裝置。車上沒有射孔，載員不能在車上作戰。駕駛員位於車體左前方，他的前方和左側裝有4個M17潛望鏡，頂部艙蓋上裝有1個M19潛望鏡，夜間駕駛時可換裝紅外或被動式夜視潛望鏡。
動力艙位於駕駛員右側，車體前甲板上有1個前部與甲板鉸接的發動機大檢查口益，發動機進出氣百葉窗和排氣管裝在車體頂部。動力艙內有滅火系統，可由駕駛員操縱或在車外操縱。動力傳動裝置包括汽油機、分動箱、傳動裝置、轉向控制差速器、原位轉向機、側傳動以及有關的傳動軸和萬向節等。
車長位於動力艙後面，車長指揮塔能360°鏇轉，並裝有5個M17潛望鏡。車尾有可向下打開的上下車電動跳板，跳板左側還開有1門。載員艙頂部有一長方形後開艙蓋，其後方有圓頂形通氣孔。步兵坐在兩側長椅上，長椅可向上摺疊，以便運輸貨物或作救護車用。
該車採用扭桿懸掛，每側有5個雙輪緣掛膠負重輪，主動輪在前，誘導輪在後，沒有托帶輪。第一和第五負重輪裝有液壓減振器，採用單銷式掛膠履帶板。
該車可水陸兩用，水上行駛用履帶划水，水上轉向與陸上相似。車體兩側設有能控制履帶上部水流的像膠屏板，水上車速可達5.6km/h。入水前，車輛要先起動兩個排水泵，豎起車前防浪板。該車族的備用裝置有防地畦裝甲(用螺栓固定在車體前部底甲板上)、駐鋤(一組兩個、與車載絞盤一起使用)、兩側浮箱、組合式推土鏟/掃雷犁、三防探測儀和自動報警器、柴油機、全車寬的浮力防浪板、機槍防盾、乘員用加溫器、發動機冷卻水和蓄電池用加溫器、擔架支架和M8A3毒氣微粒過濾裝置(包括M2A2毒氣淨化器)等。
