LU-901M兩迴路測控儀

LU-901M兩迴路測控儀

LU-901兩迴路位式測控儀為智慧型型,輸入信號可任意設定為熱電偶、熱電阻、標準電壓、標準電流,兩迴路的輸入型號可不同,對溫度、壓力、流量、液位等物理參數進行控制。

LU一901M兩

LU-901M兩迴路測控儀LU-901M兩迴路測控儀
迴路測控儀:是一種採用全新設計理念的高性能、高可靠性調節儀表。為智慧型型,輸入信號可任意設定為熱電偶熱電阻、標準電壓、標準電流,兩迴路的輸入型號可不同,且可以帶兩路變送輸出,適用溫度、壓力、流量、液位等物理參數的控制。LU一90l兩迴路位式調節儀適用於溫、濕度控制場合。
儀表採用WATCHDOG電路,軟體採用了冗佘、陷阱、數字濾波等技術,具有性能穩定、精度高的特點。廣泛套用於化工、陶瓷、冶金、石化、熱處理等行業的溫度、流量、壓力、液位等的自動控制系統。

主要特點

1 採用當今最先進的ATMEL單片微機作主機,減少了外圍部件,提高了可靠性

2 集多種輸入型號於一機,兩迴路的輸入,可為不同類型

3 採用WATCHDOG電路、軟體陷阱與冗餘、掉電保護、數字濾波等多種技術,注重現場容錯能力,

4 整機抗干擾能力強

5 輸出接口採用模組化結構,功能配置方便靈活

6 雙四位LED數碼顯示,可同時顯示兩路測量值與給定值

主要技術指標

基本誤差:±(0.2%F.S 1)個字
分辨力:l、0.1
顯示:雙四位LED數碼管
輸入規格:
K、S、B、T、E、J、WRe325、N
Ptl00、Cu50、Cul00
0-10mA、4-20mA
0-5V、1-5V
特殊輸入:R、WRe526、mV、其它
輸出模組規格:
Vl:DCl2V/50mA饋電模組
V2:DC24V/50mA饋電模組
V3:DC5V/50mA饋電模組
R:RS232通訊模組
S:RS485通訊模組

12:0-l0mA/4-20mA變送
V5:電壓變送
J1:繼電器輸出(阻性250VAC/3A常開)
J2:繼電器輸出(阻性250VAC/0.8A常開)
熱電偶冷端補償誤差:±1℃
e斷偶或超量程:顯示符號Sb
採樣周期:0.5秒
電源電壓:85—264VAC
功耗:4w

型號說明

LU-901M□0□□□□=LU-901M①②③④⑤
①外形尺寸代號(寬×高)
A:96X96B:48X96(豎)C:96×48(橫)D:160×80(橫)
E:80×160(豎)F:72×72
②輔助輸出1可安裝的模組(第一路控制或變送輸出)
0:無
J1:繼電器輸出(葦一路輸出)
J2:繼電器輸出(弟一路輸出)
T:固態繼電器觸發輸出
I::0-10mA/420n!A變送
V5:電壓變送(訂貨時註明)
③輔助輸出2可安裝的模組(第二路控制變送輸出或其它)
0:無
T:固態繼電器觸發輸出
Jl:繼電器輸出(第二路輸出)
J2:繼電器輸出(第二路輸出)
Vl:12V/50mA電源輸出
V2:24V/50mA電源輸出
V3:5V/50mA電源輸出
12:0-101nA/4-20mA變送
V5:電壓變送(訂貨時註明)
④輔助輸出3可安裝的模組
0:無
R:RS232通訊
S:RS485通訊

V1:12V/50mA電源輸出
V2:24V/50mA電源輸出
V3:5V/50mA電源輸出
J1:繼電器輸出(公共報警輸出)
J2:繼電器輸出(公共報警輸出)
⑤輸入規格
0(預設):熱電偶、熱電阻
0—5V、1一5V
l:熱電偶、熱電阻
0—10mA、4—20mA
2:特殊輸入(訂貨時註明)

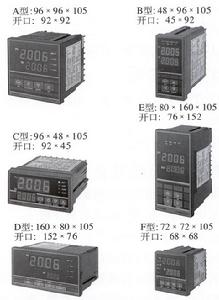

外型及開口尺寸

LU-901M兩迴路測控儀LU-901M兩迴路測控儀

端子接線

A、B、C、D、E型外殼

LU-901M兩迴路測控儀端子接線圖
LU-901M兩迴路測控儀端子接線圖

(僅供參考。使用時按機殼的接線圖片準)

另:儀表可配接直流24V供電,選型時在後面後加“-”24V。如Lu——901MA0J1J100-24V
