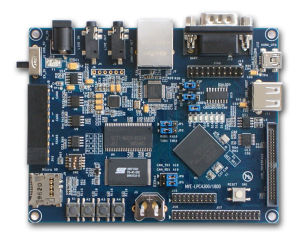

概述
LPC435x是ARM的Cortex-M4微控制器的嵌入式套用，其中包括了ARMCortex-M0協處理器，高達1MB的快閃記憶體，高達264KB的SRAM，先進的可配置外設，如國家可配置定時器（SCT）和串列通用I/O（SGPIO）接口，2個高速USB控制器，乙太網，LCD，外部存儲器控制器，以及多種模擬和數字外設。LPC435x的操作在CPU頻率高達204MHz的。ARMCortex-M4的是新一代的32位核心，提供系統增強功能，如低功耗，增強的調試功能，以及一個高層次的支持塊集成。ARMCortex-M4的CPU採用了3級流水線，採用的是哈佛架構，具有獨立的本地指令和數據匯流排以及第三匯流排的外圍設備，包括一個內部預取單元，支持投機分支。ARMCortex-M4的支持單周期數位訊號處理和SIMD指令。核心集成在一個硬體浮點處理器。
ARM的Cortex-M0協處理器的能源效率和易於使用的32位核心是兼容的Cortex-M4核心的代碼和工具。用一個簡單的指令集和減少代碼大小的Cortex-M0協處理器，作為替代現有的16位多功能微控制器而設計的，可提供高達204MHz的性能。
性能
•Cortex-M4處理器核心
-ARMCortex-M4處理器，運行頻率高達204MHz。-ARMCortex-M4的內置存儲器保護單元（MPU），支持八個區域。
-ARMCortex-M4的內置嵌套向量中斷控制器（NVIC）。
-硬體浮點單元。
-非禁止中斷（NMI）輸入。
-JTAG和串列線調試（SWD），串列跟蹤，8個斷點，和四觀察點。
-增強跟蹤模組（ETM）和增強型跟蹤緩衝器（ETB）的支持。
-系統節拍定時器。
•Cortex-M0處理器核心
-ARM的Cortex-M0協處理器能夠載入主要的ARMCortex-M4套用處理器。-運行頻率高達204MHz的。
-JTAG，串列線調試，並且內置了NVIC。
•片上存儲器（flashlessparts)）
-高達264KB的SRAM的代碼和數據使用。-多個獨立的匯流排訪問的SRAM塊。兩個SRAM塊可單獨斷電。
-64KBROM含有啟動代碼和片上的軟體驅動程式。
-32位通用一次性可程式（OTP）存儲器。
•片上存儲器（片上快閃記憶體的部分）
-最高1MB片上雙庫快閃記憶體與閃光加速器。-16KB的片上EEPROM數據存儲器。
-136KBSRAM的代碼和數據使用。
-多個獨立的匯流排訪問的SRAM塊。兩個SRAM塊可單獨斷電。
-64KBROM含有啟動代碼和片上的軟體驅動程式。
-128位通用一次性可程式（OTP）存儲器。
•可配置的數字外設
-串列GPIO接口（SGPIO）。-國家可配置定時器子系統（SCT）AHB。
-全球輸入多路復用器陣列（GIMA）允許交叉連線多個輸入和輸出到事件驅動的外圍設備，如定時器，SCT，ADC0/1。
•串列接口
-四SPI快閃記憶體接口（SPIFI）1-，2-，4位數據速率高達60MB每秒。-的10/100T乙太網MAC與RMII和MII接口和DMA支持高在低CPU負載的吞吐量。支持IEEE1588時間戳和先進的時間戳記（IEEE1588-2008V2）。
-一個高速USB2.0主機/設備/OTG接口，DMA支持和片上高速PHY。
-一個高速USB2.0主機/設備接口與DMA的支持，片上全速PHY和ULPI接口的外部高速PHY。
-USB接口的電氣測試軟體包含在ROM的USB協定棧。
-一個550UART與DMA的支持和完全的數據機接口。
-有550個USART，DMA和支持同步模式和智慧卡設備接口，符合ISO7816規範。一個USARTIrDA接口。
-兩個C_CAN2.0B控制器，每個通道。
-2個SSP控制器，帶FIFO和多協定支持。兩者的SSP與DMA支持。
-一個SPI控制器。
-快速模式I2C匯流排接口與監控模式，開漏I/O引腳符合完整的I2C匯流排規範。支持數據傳輸速率高達1Mbit/s的。
-一個標準的I2C匯流排接口的監控模式和標準I/O引腳。
-兩個I2S接口，每個接口與DMA的支持，並帶有一個輸入和一個輸出。
•數字外設
-外部存儲器控制器（EMC）支持外部SRAM，ROM，NOR快閃記憶體，和SDRAM器件。-LCD控制器，DMA支持和一個可程式的顯示解析度高達1024H768V。支持單色和彩色STN面板和TFT彩色面板，支持1/2/4/8bpp的顏色查找表（CLUT）和16/24-bit直接的像素映射。
-安全數字輸入輸出（SD/MMC）卡接口。
-八通道通用DMA控制器（GPDMA）可以訪問所有回憶在AHB和所有支持DMA-AHB從。
-最多164個通用輸入/輸出（GPIO）引腳，可配置上拉或下拉電阻。
-GPIO暫存器位於的AHB快速訪問。GPIO連線埠DMA支持。
-多達8個GPIO引腳可以選擇從所有GPIO引腳配置為邊沿和電平敏感的中斷源。
-兩個的GPIO組中斷模組使基於可程式的中斷模式的一組GPIO引腳的輸入狀態。
-4個通用定時器/計數器捕獲和匹配功能。
-電機控制脈寬調製器（PWM），三相電機控制。
-一個正交編碼器接口（QEI）。
-重複中斷的定時器（RI定時器）。
-的視窗看門狗的定時器（WWDT）。
-超低功耗實時時鐘（RTC）獨立的電源域，帶有256位元組電池供電備份暫存器。
-（零件的片上快閃記憶體）：三個輸入記錄事件的事件記錄識別和事件的時間可以是電池供電。
-報警定時器，可電池供電。
•模擬外設
-一個10位DAC，DMA支持和數據轉換速率的400kSamples/s的。-兩個10位ADC，帶有DMA支持和數據轉換的400kSamples/s的速度。最多8個輸入通道，每個ADC。
•安全性（LPC43Sxx）
-AES解密可程式的通過一個片上的API。-兩個128位安全OTP存儲器，用於AES密鑰存儲和客戶使用。
-隨機數發生器（RNG），可通過AESAPI。
-為每個設備的唯一ID。
•時鐘產生單元
-經營範圍為1MHz至25MHz的晶體振盪器。-12MHz內部RC（IRC）振盪器可調節到1％的精度在整個溫度範圍內和電壓。
-超低功耗實時時鐘（RTC）晶體振盪器。
-三個PLL允許的最大CPU速度，而不需要CPU操作高頻率的晶體。第二個PLL是專門為高速USB，第三PLL可以用作音頻PLL。
-時鐘輸出。
•電源
-單3.3V（2.2V至3.6V）電源供應器的片上DC-DC轉換器核心供電和RTC電源域。-RTC電源域可以單獨供電的3V電池供電。
-4個低功耗模式：睡眠，深度睡眠，掉電和深度斷電。
-處理器從休眠模式喚醒，通過從不同的喚醒中斷外設。
-通過從深度睡眠，掉電和深度掉電模式喚醒由電池供電的塊，在RTC的外部中斷產生的中斷電源域。
-掉電檢測4個獨立的中斷和強制復位閾值。
-上電復位（POR）。
-LBGA256，TFBGA180，TFBGA100封裝為LQFP208和LQFP144封裝。
