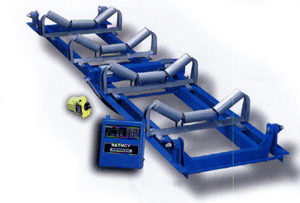

ICS-17A皮帶秤結構特徵
結構簡單，力傳環節少，安裝簡捷方便； 獨特的矩形槓桿，鋼性好，無形變； 使用橡膠耳軸支承，防腐蝕、防潮、抗震動； 抗側向力、抗水平分力，有效的減少了皮帶跑偏和落料偏載對系統精度的影響； 兩個稱重感測器受偏載影響小，平穩、精度高； 17A稱重區域廣，四組托輥使皮帶對稱重的影響最小； 17B型雙托輥，稱重區較短，適用於給料距離較短的皮帶輸送機。
主要技術參數
| 17A 型 | 17B型 | |
| 檢定精度 | ± 0.25% | ± 0.5% |
| 稱量範圍 | 0.5～6000t/h | 0.5～4000t/h |
| 皮頻寬度 | 500～2200mm | 500～2200mm |
| 皮帶速度 | 0.01～4.0m/s | 0.01～4.0m/s |
| 稱重區標準長度 | 4800mm | 2400mm（可根據托輥間距改變） |
| 皮帶輸送機傾角 | ≤18 °（正常） |
外型尺寸和安裝示意圖
| 頻寬 | 500 | 600 | 800 | 1000 | 1200 | 1400 | >1400 |
| A | 495 | 645 | 845 | 1075 | 1325 | 1525 | 如用戶需要相關尺寸請與我公司聯繫 |
| B | 720 | 870 | 1075 | 1300 | 1550 | 1750 | |
| C | 770 | 920 | 1120 | 1350 | 1600 | 1800 | |
| D | 托輥間距 |
註：表中未列頻寬的尺寸根據實際機架確定。
徐州市中能三原測控技術有限公司提供。。。
