簡介

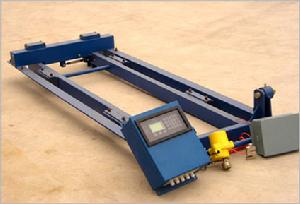

皮帶稱電子皮帶秤由四部分組成：稱重橋架，稱重感測器，速度感測器及測速滾筒，進口數字轉換器或稱重控制儀表及輔助設備等組成。稱重橋架安裝於輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過槓桿作用於稱重感測器，產生一個正比於皮帶載荷的電壓信號。速度感測器直接連在大直徑測速滾筒上，提供一系列脈衝，每個脈衝表示一個皮帶運動單元，脈衝的頻率正比於皮帶速度。稱重儀表從稱重感測器和速度感測器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，並分別顯示出來。
分類
一、ICS-14型電子皮帶秤
1、適用範圍
ICS-14系高精度皮帶秤，電子皮帶秤採用全懸浮稱重橋架，數位訊號傳輸和處理技術，動態累計誤差小於±0.125%，適用於企業的對內，對外結算，或其他對稱重精度要求較高的場合。
2、稱重橋架：
ICS-14型稱重橋架為四組稱重託輥，全懸浮式結構，無耳軸支點和運動部件。採用矩形鋼管設計，整個稱重橋架具有足夠高的剛性和較小的自重，外表積灰面積達到最低。高精度應變片式感測器安裝於受拉部位，以減少非線性誤差，保證整個系統的穩定性，其維護量極小。兩隻橫樑上吊有四隻拉式稱重感測器對稱重橋架提供支撐，稱重橋架為單元組件結構，可方便迅速的進行現場安裝，只需八隻螺栓安裝固定。
3、主要構成部件:
稱重感測器：4隻
速度感測器：1隻
計量托輥：4組
傳力槓桿：框架式
耳軸支點：無
4、主要技術參數：
系統精度：+/-0.125%
稱量範圍：1~8000t/h
皮頻寬度：500~2400mm
皮帶速度：0~4m/s
皮帶輸送機傾角：≤60(特殊物科≤100)
5、工作條件和安裝條件：
環境溫度：機械：-20℃～+50℃ 儀表：0℃～40℃
電源電壓：220V（+10﹪、-15﹪） 50Hz±2﹪
二、ICS-17A/B型電子皮帶秤
1、適用範圍
ICS-17A/B型電子皮帶秤，動態累計誤差小於±0.25%，用於工廠和過程稱重中，監測生產量、控制產品裝載及監測產品庫存量，為企業現代化管理提供重要的信息。
2、稱重橋架：
ICS-17A型稱重橋架在雙槓桿上裝有四組托輥，採用兩隻拉式感測器中間支承(註：ICS-17B型稱重橋架在單槓桿上裝有兩組托輥，採用兩隻拉式感測器中間支承)，外側支承採用無磨擦耳軸支點。有效克服偏載對精度的影響，這種封閉裝置可以防震、防潮、防腐及防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。稱重橋架的主梁採用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。為了保證整個系統的穩定性，高精度電阻應變片式感測器安裝於受拉部位，以減少非線性誤差。
ICS-17A/B稱重橋架可以直接裝在各種不同寬度的皮帶輸送機架內，位於上下皮帶之間，不占用空間高度，它是一個已在工廠組裝好的整體，可以迅速方便地安裝和校準。
3、主要構成部件:
| ICS-17A主要構成部件： | ICS-17B主要構成部件： |
| 稱重感測器：2隻 | 稱重感測器：2隻 |
| 速度感測器：1隻 | 速度感測器：1隻 |
| 計量托輥：4組 | 計量托輥：2組 |
| 傳力槓桿：雙槓桿 | 傳力槓桿：單槓桿 |
| 耳軸支點：4隻 | 耳軸支點：2隻 |
4、系統參數：
| 17A 型 | 17B 型 | |
| 稱重範圍 | 0.5-6000 t/h | 0.5 - 4000 t/h |
| 皮頻寬度 | 500-2200 mm | 400 - 2200 mm |
| 皮帶速度 | 0.05- 4 m/s | 0.05 - 4 m/s |
| 稱重區標準長度 | 4800 mm | 2400mm |
| 皮帶輸送機傾角 | ≤18 度 | ≤ 18 度 |
| 計量精度 | (+ -)0.25% | (+ -) 0.25% |
5、外形尺寸和安裝尺寸：
| 頻寬 | A | B | C |
| 輸送機類型 | DT75 DTⅡ | DT75 DTⅡ | DT75 DTⅡ |
| 500 | 488 508 | 720 740 | 770 790 |
| 650 | 638 658 | 870 890 | 920 940 |
| 800 | 838 858 | 1070 1090 | 1120 1140 |
| 1000 | 1068 1058 | 1300 1290 | 1350 1340 |
| 1200 | 1318 1308 | 1550 1540 | 1600 1590 |
| 1400 | 1518 1508 | 1750 1740 | 1800 1790 |
| 1600 | 1758 ----- | 1990 ----- | 2050 ----- |
三、ICS-20A/B型電子皮帶秤
1、適用範圍
ICS-20A/B型電子皮帶秤，動態累計誤差小於±0．5%，用於一般工廠皮帶輸送機的稱重，以及對破碎機、磨煤機、篩分機等設備進行精確的定量給料控制，也可用於工業的稱重過程控制．如檢測生產量，控制產品的定量裝載和監測庫存等場合。
2、稱重橋架：
ICS-20A/B型稱重橋架在雙槓桿上裝有兩組托輥，採用一隻拉式感測器中間支承(註：ICS-20型稱重橋架在單槓桿上裝有單組托輥，採用一隻拉式感測器中間支承)，外側支承採用無磨擦耳軸支點。這種封閉裝置可以防震、防潮、防腐冀防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。
稱重橋架的主梁採用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到最低。無運動和易損件。為了保證整個系統的穩定性，高精度電阻應變片式感測器安裝於受拉部分，抗側向力，減少非線性誤差。對於比重較輕物料的測量可採用配重稱架。
3、主要構成部件:
| ICS-20A主要構成部件： | ICS-20B主要構成部件： |
| 稱重感測器：1隻 | 稱重感測器：1隻 |
| 速度感測器：1隻 | 速度感測器：1隻 |
| 計量托輥：2組 | 計量托輥：1組 |
| 傳力槓桿：雙槓桿 | 傳力槓桿：單槓桿 |
| 耳軸支點：4隻 | 耳軸支點：2隻 |
4、技術參數：
| 型 號 | 20 A型 | 20 B型 |
| 稱重範圍 | 1-4000 t/h | 1-4000 t/h |
| 皮頻寬度 | 500-2200 mm | 300-2200 mm |
| 皮帶速度 | 0.1- 4 m/s | 0.05- 4 m/s |
| 稱重區標準長度 | 2400 mm | 300-1200 mm |
| 計量精度 | ±0.5﹪ | ±0.5﹪ |
| 皮帶輸送機傾角 | £ 18 度（正常） | £18度 |
5、外形尺寸和安裝尺寸：
| 頻寬 | A | B | C |
| 輸送機類型 | DT75 DTⅡ | DT75 DTⅡ | DT75 DTⅡ |
| 500 | 516 536 | 720 740 | 770 790 |
| 650 | 666 686 | 870 890 | 920 940 |
| 800 | 866 886 | 1070 1090 | 1120 1140 |
| 1000 | 1086 1076 | 1300 1290 | 1350 1340 |
| 1200 | 1336 1326 | 1550 1540 | 1600 1590 |
| 1400 | 1536 1526 | 1750 1740 | 1800 1790 |
| 1600 | 1758 ----- | 1990 ----- | 2050 ----- |
四、ICS-30型電子皮帶秤
1、適用範圍
ICS-30電子皮帶秤動態累計誤差小於±1%，適用於精度要求不高，安裝要求簡便的場合，可為產品生產的過程控制和產量監控提供瞬時流量和累計量。
2、稱重橋架：
採用單托輥ICS-30型稱重橋架，無槓桿、全懸浮的結構設計，穩定可靠，該結構設計用鏈碼標定基本接近實物標定值，全封閉、防潮、防塵、防腐及減少物料堆積，不會發生使用刀口裝置和軸承裝置帶來的零點不穩等問題。單件式結構，無運動部件，安裝容易，不需維護。
3、主要構成部件：
稱重感測器：1隻
速度感測器：1隻
計量托輥：1組
傳力槓桿：無
耳軸支點：無
系統精度：+/-1%
稱量範圍：1~4000t/h
皮頻寬度：300~1400mm
皮帶速度：0.1~4m/s
皮帶輸送機傾角：<18.
電源：220VAC，50 Hz
功率：50W
