組成

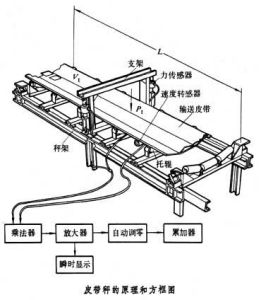

原理圖皮帶秤分機械式和電子式兩種，工業中廣泛採用電子皮帶秤。它主要由秤架、托輥、輸送皮帶、力感測器、速度感測器和測量電路組成（見圖）。
套用
皮帶秤能對皮帶輸送機(見帶式輸送機)輸送的散裝固體物料自動連續測量，可測量通過秤架的瞬時輸送量和總累計量。皮帶秤在工業中廣泛用於進料的自動連續稱重和配料的自動稱重。
相關名詞解釋
皮帶運輸機的瞬時輸送量等於皮帶上單位長度的物料質量（習稱重量）和皮帶速度的乘積。
總累計量等於物料質量和物料稱量段數的乘積。
瞬時輸送量分別由力感測器和速度感測器的輸出電信號經乘法器和放大器作瞬時顯示，並經自動調零後送入累加器得出總累計量。
類型
滾輪皮帶秤
由重力傳遞系統、滾輪、計數器和速度盤組成。速度盤轉速正比於皮帶速度。滾輪滾動的角速度正比於皮帶上通過的物料量。滾輪在速度盤上滾動的位置由物料的重力大小來調整。當皮帶上沒有物料時，滾輪靠近速度盤中心，轉速為零，計數器不累計；當皮帶上有物料時，滾輪隨著重力變大向周邊移動，並帶動計數器記下皮帶上通過的物料總量。
電子皮帶秤

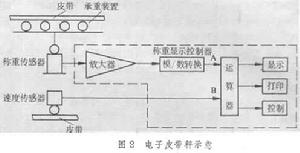

使用最廣泛的皮帶秤。由承重裝置、稱重感測器、速度感測器和稱重顯示器組成（圖2 ）。稱重時，承重裝置將皮帶上物料的重力傳遞到稱重感測器上，稱重感測器即輸出正比於物料重力的電壓(mV)信號，經放大器放大後送模／數轉換器變成數字量A,送到運算器；物料速度輸入速度感測器後，速度感測器即輸出脈衝數B，也送到運算器；運算器對A、B進行運算後,即得到這一測量周期的物料量。對每一測量周期進行累計，即可得到皮帶上連續通過的物料總量。
皮帶秤電子皮帶秤承重裝置的秤架結構主要有雙槓桿多托輥式、單托輥式、懸臂式和懸浮式 4種。雙槓桿多托輥式和懸浮式秤架的電子皮帶秤計量段較長，一般為2～8組托輥，計量準確度高，適用於流量較大、計量準確度要求高的地方。單托輥式和懸臂式秤架的電子皮帶秤的皮帶速度可由製造廠確定，適用於流量較小的地方或控制流量配料用的地方。
電子皮帶秤有累計和瞬時流量顯示，具有自動調零、半自動調零、自檢故障、數字標定、流量控制、列印等功能。
配圖
ICS14電子皮帶秤
ICS30電子皮帶秤安裝、使用與維護
皮帶秤用於物料計量和流量控制使用，為保證其計量的準確性要求皮帶秤運行平穩無震動，各輸料組件運轉靈活；同時皮帶秤
在輸料時均勻承載，無偏載現象。因此特對配料皮帶秤和計量皮帶秤及計量組件的安裝作如下要求：
1.1配料皮帶秤安裝要求
1.1.1皮帶秤的環境要求
（1）皮帶秤稱安裝時應遠離風力、雨天、暴曬的環境
（2）皮帶秤稱安裝時應遠離有震動源、腐蝕性氣體、強磁場及大型電機設備干擾的場所
1.1.2皮帶固定要求
(1)皮帶秤在安裝時要求不得與主皮帶發生任何關係。
(2)在安裝時皮帶秤應採用獨立的安裝支架或平台，安裝支架或平台必須穩固及水平。
(3)皮帶秤安裝時應保證橫向和縱向水平。
(4)皮帶秤電機必須與皮帶秤主體安裝在同一平台上，嚴禁驅動電機採用獨立安裝支架，安裝時應確保驅動電機與皮帶秤主動滾筒傳動軸保持
良好的同軸度。
(5)當皮帶秤採用渦輪渦桿減速機時，在安裝時要求渦桿水平安裝，且在上端。
1.1.2皮帶秤對供料設備的要求
(1)當採用圓盤給料方式時，在圓盤卸料部應安裝受料器，受料器的出料咀及安裝應等同於拖拉式的下料咀的要求。
(2)當採用拖拉式給料時，下料咀要求處料高度可調同時最大調整高度應滿足對料流的堆積要求。同時出料咀出料面應做成沿料流方向的斜面
形狀以便於大塊物料的排除。
(3)當採用拖拉式給料時，出料咀上部應設計安裝閘板閥，以便於皮帶秤的檢修和調試。為保證皮帶稱計量運行的穩定性和精度，要求該閘板
閥採用對開雙閘板，閘板嚙合線於皮帶稱輸料方向一致。閘板的最大開度不小於出料咀有效出料截面。
(4)料倉上端入料口應設定分料柵板或柵格，其單位下料口徑不大於出料設備最小工作流量下的出料咀最小出料高度，以免發生料塊阻塞下料
咀。
(5)當設備工作環境溫度長期處於並點一下時，如果物料含水率足以使物料凍結成塊狀時，應該在料倉上採用取加熱措施。
1.1.3皮帶秤的空間位置
皮帶秤在安裝時應滿足以下空間位置要求：
(1)皮帶秤受料段縱向中心應與料倉下料料流中心線重合，料流自然堆積應均勻分布在皮帶秤受料段中心線兩側，且按料流方向距受料段前後
沿各保持5cm的距離，料流堆積高度不漫料。
(2):當採用圓盤供料方式時，圓盤卸料落差不大於200mm,同時圓盤不於稱體任何部位接觸。當皮帶秤沒有採用收料設備時，應現場製作簡易收
料溜槽（該溜槽在安裝時不得與皮帶秤發生接觸）。圓盤供料時要求料流集中，料流沿皮帶秤送料方向斷面不大於200mm，料流在皮帶秤上的自
然堆積前沿距受料段前沿各保持5cm的距離。
(3)當採用拖拉式給料方式時，下料咀不得與皮帶接觸，下端距皮帶保留5mm或是2~3倍正常物料直徑的距離。同時自然堆積的物料邊緣距皮帶
邊緣兩側均距離部小於3cm的距離，當採用裙邊皮帶時物料自然堆積的斜面於裙邊的交線應低於裙邊上緣至少1cm的距離。
(4)皮帶秤下方距主皮帶高度不低於300mm，並安裝輸料溜槽保證料流均勻分布在主皮帶中心。
(5)皮帶秤安裝適應預留適當的維修維護空間，以便於後期作業。
1.2計量皮帶秤安裝要求
1.2.1皮帶秤的環境要求
（1）皮帶秤稱安裝時應遠離風力、雨天、暴曬的環境
（2）皮帶秤稱安裝時應遠離有震動源、腐蝕性氣體、強磁場及大型電機設備干擾的場所
1.2.2皮帶秤安裝處輸料機機架要求
（1）稱體安裝部位的輸料機不得有伸縮，如接頭或是縱梁拼接等可能造成輸料機計量部伸縮現象的因素
（2）整個稱重域內拖輥和輸送機機架應有足夠的剛度，以使域內拖輥間的相對撓曲不超過0.4mm
（3）安裝稱體的輸料機傾角不大於18度。
1.2.3皮帶秤安裝位置要求
（1）皮帶秤應安裝在輸料機直線段
（2）安裝處為輸料機的皮帶張力和張力變化最小的部位，最好安裝在靠近尾部的地點。當將稱體安裝在尾部時應距離裝料點不小於5~9米，
同時距離點料板不得小於3~5個拖輥間距。
（3）當稱體必須安裝在凹形皮帶附近時，則應保證稱安裝在輸送機直線段並確保整個裝料處稱的前後至少個有四個拖輥於皮帶緊密接觸。
（4）當稱體必須安裝在凸弧形曲線附近時，應確保裝料點和稱之間的皮帶在垂直方向不應有弧形，弧形段必須在稱量段拖輥之外6米或是5倍
拖輥間距的地方。
（5）當安裝皮帶秤的輸料皮帶上有移動卸料器時，應遵守“（3）”的要求，同時確保皮帶始終皮帶運行時器中心線和秤體中心線重合。
（6）為保證稱體計量準確，輸料機上應只有一個裝料點。
（7）為保證計量精度，輸料機輸送料量應在20~120%Qmax範圍內。
1.2.4皮帶秤安裝對輸料皮帶的要求
（1）所有長度超過12米的皮帶輸送機均應加裝恆定的張力或是拉緊裝置
（2）若長度小於12米的皮帶輸送機易受外部環境影響或是輸送機上載荷不穩定，也應加裝恆定的張力或是拉緊裝置
（3）皮帶運行在輸料機機架的縱向中心，無跑偏現象
1.2.5皮帶秤安裝對輸料皮帶拖輥的要求
（1）拖輥的徑向跳動、呈拖高度、槽型角的公差應在國標允許範圍內。
（2）程量系統選用的托輥和皮帶輸送機原有的托輥尺寸必須相同槽型角必須相同。
（3）使用電子皮帶稱時，拖輥槽型角最好為20度。並用樣板將稱重域內拖輥槽型角進行調整，使之間隙不超過0.5mm。
（4）用於輸料機皮帶中心導向的托輥，可安裝在距稱重段8個拖輥間距的地方。
1.3 感測器及計量輥的安裝要求
一般情況下該系列秤重儀表配用2~4個秤重感測器，計量拖輥通過安裝組件安裝在感測器或計量稱架上。安裝應滿足以下幾點要求：
1.3.1感測器安裝
（1）當採用兩個感測器時，兩個感測器承載點要求在同一水平面。
（2）當採用兩個感測器時，兩個感測器承載點聯線要求與滾筒軸線平行
（3）計量採用單個感測器以懸掛方式進行計量時，要求該感測器處於稱體中心線上並垂直安裝
（4）當計量採用兩個以上感測器時，除滿足上述三條的相關要求外還要滿足所有計量感測器稱載點處於同一平面同時該平面於稱體輸料平面平行。
（5）計量感測器量程和應大於皮帶秤輸料最大流量下計量段物料重量的120%，同時使用多支感測器時個感測器量稱應相同，性能指標一致。
（6）計量用感測器為徑向承載型（如拉式、壓式、柱式、輪輔式、橋式等）時，安裝後和使用中應保證感測器縱向軸心和水平面秤垂直狀態，同時
僅承受計量皮帶秤垂直載荷
（7）計量用感測器為剪下承載型（如懸臂樑式、箱式等）時，安裝後和使用中應保證感測器承載面和水平面平行無傾斜現象，同時僅承受計量皮帶
秤垂直載荷。
（8）感測器在安裝時應採用高強螺栓，並安裝牢固無蠕動。
（9）感測器安裝完後應妥善保管其合格證
（10）滿足感測器技術指標中對環境的其他要求
1.3.2配料皮帶稱重託輥的安裝要求
（1）計量拖輥應滿足處於計量段進出拖輥的中間，軸向中心線和以上兩拖輥中心線均平行於傳動滾筒軸向中心線。
（2）計量拖輥應平行於進出計量段的兩個拖輥，同時徑向中心與皮帶秤中心線重合。
（3）計量拖輥安裝時應高出進出拖輥2mm.
（4）計量拖輥應無軸向和徑向的竄動和震動。
1.3.3計量皮帶稱重託輥的安裝要求
（1）計量皮帶秤計量拖輥和進出機量稱的首位托輥以計量稱眼輸料方向中心為中心等間距分布。
（2）計量拖輥槽型中心與輸料機其他拖輥槽型中心重合。
（3）計量域拖輥應高出輸送機其它托輥6mm.
（4）計量拖輥應安裝牢固無傾斜。
（5）使用電子皮帶稱時，拖輥槽型角最好為20度。並用樣板將稱重域內拖輥槽型角進行調整，使之間隙不超過0.5mm。
1.4 測速器件的安裝要求
該儀表可連線多種形式的測速感測器，如增量型光柵編碼器、托輥式測速感測器、小車實測速感測器。但對於不同類型的計量稱體，從便於安
裝角度考慮有所區別：配料皮帶秤應採用增量型光柵編碼器，計量皮帶秤應採用後兩種類型。因此安裝式的要求也有所不同。
1.4 .1配料皮帶秤測速器件的安裝
（1）應安裝在從動滾筒上，嚴禁安狀態主動滾筒上
（2）安裝時應進行必要的防磕防砸裝置且便於檢查、拆卸維修
（3）安裝時必須保證編碼器和安裝滾筒輸出周的同軸度
（4）編碼器和被測滾筒輸出軸採用柔性連線，並保證同步靈活鏇轉
（5）安裝時應考慮到皮帶漲緊對連線的同軸度的影響，安裝架應方便調整，或做成同步移動型安裝架
1.4 .2計量皮帶秤小車式測速器件的安裝
計量皮帶秤測速器件的安裝應遵循就近安裝、運行無跳動、長期運行無粘髒的原則，以便於後期的施工和維護保養以及保證測量精度。
（1）測速小車應安裝在回程皮帶上面
（2）測速小車測速輪應於檢測點皮帶緊密接觸並同不靈活轉動
（3）安裝後測速小車兩側速輪於皮帶交點連線應垂直於皮帶縱向中心線，同時交點連線的中心線和皮帶縱向中心線在垂直面上平行
（4）安裝後測速小車兩側速輪於皮帶交點連線應於水平面平行
（5） 安裝位置處皮帶無弧形變形和傾斜的位置
（6）安裝位置處皮帶無下垂
（7）安裝位置皮帶無跳動，或調動量較小不會造成測速小車脫離皮帶
（8）安裝時嚴禁減小車安裝在平拖輥上方
（9）安裝位置處要求皮帶應清潔，環境清潔無重粉塵。如不滿足上述條件應在上游位置加裝測量面清掃裝置和防降塵裝置
1.4 .3計量皮帶秤滾筒式測速器件的安裝
計量皮帶秤測速器件的安裝應遵循就近安裝、運行無跳動、長期運行無粘髒的原則，以便於後期的施工和維護保養以及保證測量精度。
（1）測速滾筒應安裝在回程皮帶下面
（2）測速滾筒應於檢測點皮帶緊密接觸並同不靈活轉動
（3）安裝後測速滾筒於皮帶交線應垂直於皮帶縱向中心線，同時交點連線的中心線和皮帶縱向中心線在垂直面上平行
（4）安裝後測速滾筒於皮帶交線應於水平面平行
（5）安裝位置處要求皮帶應清潔。如不滿足上述條件應在上游位置加裝測量面清掃裝置
（6）測速滾筒應安裝牢固並易於拆卸
（7）測速滾筒於配用的測速元件的安裝滿足光柵編碼器的安裝要求
1.5 布線及接線盒的安裝
正確的布線和接線盒的安裝可以有效的提高系統的抗干擾性。在現場布線施工時應遵循以下要求：
（1）線盒應安裝在無振動、無強電磁干擾、防水防塵無結露的環境下。
（2）線盒應安裝牢固和易拆卸，同時方便接線和維護。
（3）現場布線應採用採取防砸、抗拉處理裝置，同時穿線管盒橋架應安裝在固定體上。
（4）布線時信號信不要和動力電源電纜放在同一橋架內，同時要遠離強電磁干擾
（5）現場採用禁止電纜單端接低方式接線。
（6）當禁止電纜需要聯接時，應確保可靠聯接和禁止。
（7）現場布線儘量採用多芯軟線，線徑不小於0.5m2。當信號傳輸距離在100~200米之間時可採用6線制接線方式；當信號傳輸距離在200~2000
米之間時應採用信號變送器以電流信號方式傳輸。
（8）遵循其他相關國家儀表布線規範。
