IC封裝,就是指把矽片上的電路管腳,用導線接引到外部接頭處,以便與其它器件連線.封裝形式是指安裝半導體積體電路晶片用的外殼。它不僅起著安裝、固定、密封、保護晶片及增強電熱性能等方面的作用,而且還通過晶片上的接點用導線連線到封裝外殼的引腳上,這些引腳又通過印刷電路板上的導線與其他器件相連線,從而實現內部晶片與外部電路的連線。因為晶片必須與外界隔離,以防止空氣中的雜質對晶片電路的腐蝕而造成電氣性能下降。

基本信息

IC封裝
我們經常所說IC封裝,就是指的積體電路的外殼樣式,他起著怎么去安裝他,怎么把他固定線上路板上,通過這些封裝的樣式,我們才會去設計電路板與電路圖。看一個晶片是否封裝技術先進,主要是要看晶片的體積和封裝的體積之比,這個比值越小越好,通過公司技術部多年的技術經驗,越接近1的,越好。

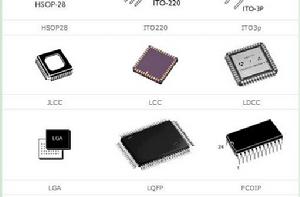

今天經公司同意,把一些國內常用的封裝形式,給大家舉例出來:
DIP:插裝型封裝之一,引腳從封裝兩側引出,封裝材料有塑膠和陶瓷兩種。DIP是最普及的插裝型封裝,套用範圍包括標準邏輯IC,存貯器LSI,微機電路等。如:
http://www.ti.net.cn/ic/MC68HC908QY4VPE.html他就是典型的雙列直插(他的英文是:Double In-line Package的縮寫,即雙列直插式封裝)
sop:SOP封裝技術由1968~1969年菲利浦公司開發成功,以後逐漸派生出SOJ(J型引腳小外形封裝)、TSOP(薄小外形封裝)、VSOP(甚小外形封裝)、SSOP(縮小型SOP)、TSSOP(薄的縮小型SOP)及SOT(小外形電晶體)、SOIC(小外形積體電路)等。(他的英文是Small Outline Package)
PLCC:plcc封裝方式,外形呈正方形,32腳封裝,四周都有管腳,外形尺寸比DIP封裝小得多。PLCC封裝適合用SMT表面安裝技術在PCB上安裝布線,具有外形尺寸小、可靠性高的優點。(他的英文是Plastic Leaded Chip Carrier)
BGA:它比傳統的TSOP封裝,不會因為引腳增加而縮小之間的間距,功耗增加,電熱傳導更好,體積更小,成品率更高(他的英文是Ball Grid Array Package)
TSOP:TSOP記憶體封裝技術的一個典型特徵就是在封裝晶片的周圍做出引腳, TSOP適合用SMT技術(表面安裝技術)在PCB(印製電路板)上安裝布線。TSOP封裝外形尺寸時,寄生參數(電流大幅度變化時,引起輸出電壓擾動) 減小,適合高頻套用,操作比較方便,可靠性也比較高,現在我們用的現代記憶體,如http://www.ti.net.cn/ic/HY57V641620HCT-H.html這一款;金士頓等記憶體,上面的晶片,都是這樣封裝的。(他的英文是Thin Small Outline Package)
PQFP:PQFP封裝的晶片引腳之間距離很小,管腳很細,一般大規模或超大規模積體電路採用這種封裝形式,其引腳數一般都在100以上,這都是比較高檔的IC,之前很多CPU,DSP之類的,都是這樣的.(他的英文應該是Plastic Quad Flat Package)
