產品介紹
目前在電力系統中，大地網的接地電阻的測試目前主要採用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小於30A。由此，就出現了試驗設備笨重，試驗過程複雜，試驗人員工作強度大，試驗時間長等諸多問題。HTDW-5A大型地網接地電阻測試儀，採用了新型變頻交流電源，並採用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
HTDW-5A大型地網接地電阻測試儀適用於測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型。本儀器採用異頻抗干擾技術，能在強幹擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
產品別稱
地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀
產品特性
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量
2、抗干擾能力強。本儀器採用異頻法測量，配合現代軟硬體濾波技術，使得儀器具有很高的抗干擾性能，測試
數據穩定可靠
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓
5、操作簡單。全中文選單式操作，直接顯示出測量結果
6、大地網接地電阻測試儀布線勞動量小，無需大電流線
產品參數
2、解析度：0.001Ω
3、測量誤差：±(讀數×2%+0.002Ω)
4、最大輸出電壓：AC400V(45Hz、55Hz，雙頻，正弦波)
5、最大輸出電流：AC5A(45Hz、55Hz，雙頻，正弦波)
6、電流輸出檔位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔
7、抗干擾能力：抗工頻50Hz電壓10V
8、土壤電阻率測量範圍：0-999.9Ω/M，精度：±2%，解析度：0.01Ω/M
9、測量線要求：電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
10、供電電源：AC220V±10%，50Hz
11、外形尺寸：440×350×210mm3
12、儀器重量：30kg

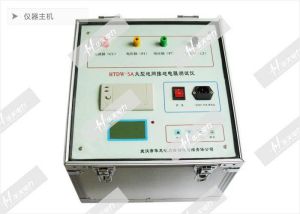

儀器外形
