產品優勢
武漢中試高測電氣有限公司國家電網推薦品牌，最大輸出電流：5A，阻抗測量範圍：0～150Ω，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。

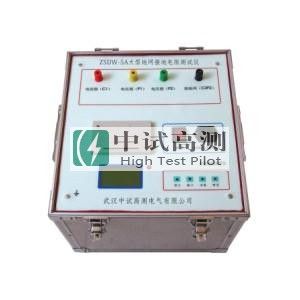

ZSDW-5A大型地網接地電阻測試儀產品簡介
目前在電力系統中，大型地網的接地電阻的測試目前主要採用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小於30安培。由此，就出現了試驗設備笨重，試驗過程複雜，試驗人員工作強度大，試驗時間長等諸多問題。大型地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，採用了新型變頻交流電源，並採用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用於測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器採用異頻抗干擾技術，能在強幹擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
產品別名
3A地網接地電阻測試儀,大地網接地電阻測試儀,大型地網接地電阻測試儀,地網接地電阻測試儀,地網接地電阻儀,接地阻抗測試儀,地網電阻測試儀,地網接地測試儀,地網測試儀,大地網接地電阻測試儀,大型地網接地電阻測試儀,地網接地電阻測量儀,大型地網接地阻抗檢測儀,武漢地網接地電阻測試儀產品特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量
2、抗干擾能力強。本儀器採用異頻法測量，配合現代軟硬體濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓
5、操作簡單。全中文選單式操作，直接顯示出測量結果
6、布線勞動量小，無需大電流線
產品參數
1、阻抗測量範圍：0～150Ω2、解析度：0.001Ω
3、測量誤差：±（讀數×2％+0.005Ω）
4、抗工頻50Hz電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：45Hz、55Hz雙頻
7、最大輸出電流：5A
8、最大輸出電壓：420V
9、測量線要求：電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
10、供電電源：AC220V±10％，50Hz
11、外形尺寸：440×350×210mm3
12、儀器重量：38kg
