控制器信息

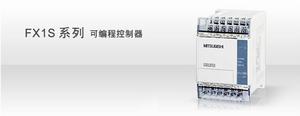

FX1S系列電源·輸入輸出
電源規格AC 電源型：AC100V~240V DC 電源型：DC24V
耗電量* 1 AC 電源型：19W（10M，14M），20W（20M），21W（30M） DC 電源型：6W（10M），6.5W（14M），7W（20M），8W（30M）
衝擊電流AC 電源型：最大15A 5ms 以下/AC100V，最大25A 5ms 以下/AC200V DC 電源型：最大10A 100μs/DC24V
24V 供電電源AC 電源型：DC24V400mA
輸入規格DC24V 7mA/5mA 無電壓觸點、或者NPN 開集
電極電晶體輸入
輸出規格繼電器輸出型：2A/1 點、8A/4 點COM AC250V, DC30V 以下
電晶體輸出型：0.5A/1 點、0.8A/4 點COM DC5V~DC30V
輸入輸出擴展、特殊擴展 通過安裝功能擴展板，可以擴展少量點數的輸入輸出或者擴展模擬量輸入輸出。
性能程式記憶體內置2,000 步( 無需電池支持的EEPROM)、注釋輸入、可RUN 中寫入
可安裝帶程式傳送功能的存儲盒( 最大2,000 步)
時鐘功能內置實時時鐘( 有時間設定指令、時間比較指令)
指令基本指令27 個、步進梯形圖指令2 個、套用指令85 種
運算處理速度基本指令：0.55~0.7μs/ 指令，套用指令：3.7~ 數100μs/ 指令
高速處理有輸入輸出刷新指令、輸入濾波調整指令、輸入中斷功能、脈衝捕捉功能
最大輸入輸出點數30 點( 可通過功能擴展板擴展少量點數)
輔助繼電器、定時器輔助繼電器：512 點、定時器：64 點
計數器一般用16 位增計數器：32 點
高速用32 位增計數·減計數器：[1 相]60kHz/2 點、10kHz/4 點[2 相]30kHz/1 點、5kHz/1 點
數據暫存器一般用256 點、變址用16 點、檔案用最多可設定到1,500 點
其它模擬電位器內置2 點、通過FX1N-8AV-BD 型的功能擴展板可以擴展8 點
功能擴展板可以安裝FX1N- □□□ -BD 型功能擴展板
特殊適配器可以通過FX1N-CNV-BD 連線
顯示模組可內置FX1N-5DM。可外裝FX-10DM（也可以直接連線GOT，ET 系列人機界面）
對應數據通信
對應數據連結
RS-232C、RS-485、RS-422、N:N 網路、並聯連結、計算機連結
外圍設備的機型選擇選擇「FX1S」、或者「FX2(C)」。但是選擇「FX2(C)」時使用有限制
家族其它成員
FX1S-10MR-001
FX1S-14MR-001
FX1S-20MR-001
FX1S-30MR-001
FX1S-10MT-001
FX1S-14MT-001
FX1S-20MT-001
FX1S-30MT-001
FX1S-10MR-D
FX1S-14MR-D
FX1S-20MR-D
FX1S-30MR-D
FX1S-10MT-D
FX1S-14MT-D
FX1S-20MT-D
FX1S-30MT-D
