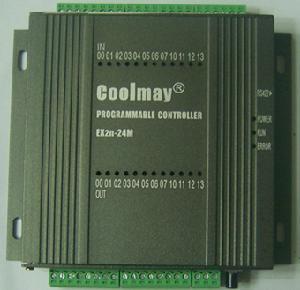

EX2N-10/16/24MR/MT/MRT(-4AD2DA
EX2N/DX2N系列PLC深圳市顧美科技有限公司開發生產的一款性價比超值的PLC。它兼容三菱FX2N的全部基本指令和常用功能指令，還兼容三菱FX1N/1S的定位指令，完全可以替代三菱FX2N/FX1N/FX1S，還有很多三菱PLC不具備的功能：可特殊加密，並可自帶模擬量輸入輸出，還可做成四路高速脈衝。EX2N為帶外殼的PLC,DX2N為不帶外殼的板式PLC，二者的功能和用法是一樣的。
1-1、功能簡介
l 上位機編程軟體：兼容三菱公司的 FXGP_WIN-C 或 GX developer 8.52。
l 指令功能：支持 FX2N 系列 PLC 的全部基本指令和常用套用指令，參見指令表。
l 可特殊加密，密碼設為12345678，則開啟後徹底杜絕非法讀取梯形圖。
l 採用進口16位工業級CPU，內部匯流排設計，可適應高電磁干擾的工業環境
l 工作電源：24VDC/500mA 或21VAC/500mA。
l 使用靈活，可以按客戶要求定製。
開關量輸入：最多24點可選，光耦隔離。
開關量輸出：最多24點可選，可選繼電器輸出/電晶體輸出/電晶體繼電器混合輸出。
模擬量輸入：最多四路，可選0-10V/0-20MA/4-20MA/PT100/熱電偶/熱電阻單獨或混合輸入。
模擬量輸出：最多兩路0-10V模擬量輸出。
高速脈衝輸出: 最多可做到四路150K高速脈衝
通信接口：除標準RS422通信接口外，還有RS485接口，可接人機界面和變頻器等設備。
l 通信協定：支持編程口協定和MODBUS協定,包括主機\從機模式，可組網多個PLC或其它設備。
l 實時時鐘：支持。
l 接線端子形式：可插拔端子。
l 編程電纜：兼容三菱FX系列PLC編程電纜SC-09 或 SC-11。
1-2、型號命名
EX2N-16 MRT- 4AD 2DA-EK
1 2 3 4 5 6
1) 系列名稱
EX2N 有外殼 DX2N 無外殼
2) 開關量輸入輸出點數
10:5入5出 16：8 入 8出 24：12入12出
32：16入16出 40：20入20齣 48: 24入24出
3) 開關量輸出類型
MT：電晶體輸出
MR: 繼電器輸出
MRT：電晶體繼電混合輸出
4) 模擬量輸入： 2/4 可選
5) 模擬量輸出： 2路0-10V
6) 模擬量輸入類型
EK：熱電偶 PT：PT100
A4：4-20MA電流 A0： 0-20MA
V： 0-10V電壓 NTC: 熱敏電阻
1-3、型號規格
EX2N/DX2N系列PLC主要有以下型號（DX2N規格參照EX2N規格）：
| 規格 | 開關量 | 模擬量 | ||
| DI | D0 | AD | DA | |
| EX2N-10MT/MR/MRT | 5 | 5 | ||
| EX2N-16MT/MR/MRT | 8 | 8 | ||
| EX2N-24MT/MR/MRT | 12 | 12 | ||
| EX2N-32MT/MR/MRT | 16 | 16 | ||
| EX2N-40MT/MR/MRT | 20 | 20 | ||
| EX2N-48MT/MR/MRT | 24 | 24 | ||
| EX2N-10MT/MR/MRT-2AD2DA | 5 | 5 | 2 | 2 |
| EX2N-16MT/MR/MRT-2AD2DA | 8 | 8 | 2 | 2 |
| EX2N-24MT/MR/MRT-2AD2DA | 12 | 12 | 2 | 2 |
| EX2N-32MT/MR/MRT-2AD2DA | 16 | 16 | 2 | 2 |
| EX2N-40MT/MR/MRT-2AD2DA | 20 | 20 | 2 | 2 |
| EX2N-48MT/MR/MRT-2AD2DA | 24 | 24 | 2 | 2 |
| EX2N-10MT/MR/MRT-4AD2DA | 5 | 5 | 4 | 2 |
| EX2N-16MT/MR/MRT-4AD2DA | 8 | 8 | 4 | 2 |
| EX2N-24MT/MR/MRT-4AD2DA | 12 | 12 | 4 | 2 |
| EX2N-32MT/MR/MRT-4AD2DA | 16 | 16 | 4 | 2 |
| EX2N-40MT/MR/MRT-4AD2DA | 20 | 20 | 4 | 2 |
| EX2N-48MT/MR/MRT-4AD2DA | 24 | 24 | 4 | 2 |
另外也可根據客戶要求特別定做。
1-4、性能參數一覽表
| 總體特性 | |
| 外形尺寸（MM） | EX2N-24M 133*110*26 DX2N-24M 105*110*26 EX2N -48M 155.5*110*32DX2N-48M136*110*32 |
| 重量 | 0.3KG/0.4KG |
| 功耗 | 15W |
| 主機特性 | |
| 本機數字輸入 | 最多24路 |
| 本機繼電器/電晶體輸出 | 最多24 路 |
| 本機模擬量/溫度變送器輸入 | 最多4 路 |
| 本機模擬輸出(0-10V) | 最多2 路 |
| 程式空間（永久保存） | 8000 步 |
| 輸入口數字濾波時間 | 0mS 到 60mS 可調 |
| 基本指令執行速度 | 0.08uS |
| 通訊接口 | 2 個（編程口 RS422 和 RS485） |
| 輸入指標（數字） | |
| 隔離方式 | 光電耦合 |
| 額定輸入 | 7 mA |
| 邏輯 1（最小） | 4.5mA |
| 邏輯 0（最大） | 1.5 mA |
| 輸入指標（模擬） | |
| 輸入信號範圍 | 7 種 |
| 回響時間 | 1 個掃描周期 |
| 解析度 | 0.1℃ |
| 總體精度 | ±1%（滿量程） |
| 輸出指標（繼電器） | |
| 觸點容量 | 2A |
| 回響時間 | 10mS |
| 機械壽命（無負載） | 1000 萬次 |
| 電氣壽命（額定負載） | 10 萬次 |
| 輸出指標（電晶體） | |
| 最大輸出電流 其中 Y0、Y1、Y6、Y7 | 500mA 300mA |
| 最大工作電壓 | 30V |
| 工作電源 | |
| 電源電壓允許範圍 1 | 23-25VDC |
| 電源電壓允許範圍 2 | 20-22VAC |
| 隔離電壓（電源-外部端子） | 1500VAC |
| 24VDC 電源輸出 | |
| 電壓範圍 | 22-25VDC |
| 最大電流 | 400mA |
| 環境條件（運輸和存儲） | |
| 溫度 | -40℃-70℃ |
| 濕度 | 95%RH 無凝露 |
| 環境條件（工作） | |
| 溫度 | 0℃-55℃ |
| 濕度 | 85%RH 無凝露 |
| 電磁兼容（抗干擾） | |
| 靜電放電 | 8KV 空氣放電 |
| 浪涌防護 | 2KV |
| 電脈衝瞬變 | 3KV |
1-5、接線方法
開關量輸入連線埠：X01-027，RS485為 485通訊口
開關量輸出連線埠：Y0-Y27，其中Y0Y1為100K脈衝輸出連線埠，Y6、Y7為20K高速脈衝連線埠
模擬量輸入連線埠：AD0、AD1、AD2、AD3、AD4，其中AD4為冷端（公共連線埠GND）
模擬量輸出連線埠：DA0，DA1（公共連線埠GND）
