產品名稱
氣動走刀式分板機
產品編號
FQV-3A
產品描述
適用範圍：
3.0mm以下塑膠板，纖維板，複合紙板.適用於各類帶V槽的PCB、SMT電路板、鋁基板、LED電路板、
LED燈條的切分，效果佳，速度快，不損傷電路板上的元器件。進口高速鋼刀片，壽命長，主要應
用於LED行業、SMT行業、手機/mp3行業、電動玩具行業、各類電子行業、使用電路板的各行業.
產品特點
1,該設備採用上圓刀和下直刀片,屬於氣動式PCB分板機，分板時PCB通過V槽固定於下刀，通過氣動
腳踏開關控制上刀運行實現分板
2,上下刀間隙可通過旋手輕鬆調整.
3、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而損壞
4,刀具為特殊材料設計，確保PCB分割面之平滑度
5、因應V槽深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整
6、可解決零件跨越V槽來實現分板
7、後台面高度可平行下調承托基板，或校斜使基板滑走
8、可訂做分割PCB長度達610mm
機器規格：
機器尺寸 790x430x440mm
最大分板長度 440mm
分板速度 氣壓調節控制
分板厚度 0.6-3.5mm
使用氣壓 0.4---0.6MPA
機器重量 35kg、
機器圖片

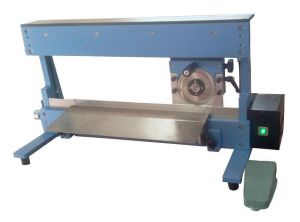

氣動走刀分板機
