氣動式分板機

PCB V-CUT氣動式分板機通過剪刀式剪下原理將要進行分切的V-CUT連板的V形槽對準下動刀的刀刃口，順著刀刃送入到刀內適當位置進行防呆，然後腳踩腳踏閥，經工作氣缸工作使下刀產生剪下角度向上動將V-CUT連板分離開。

鍘刀式氣動分板機

例如如日本三田氣動式分板機技術參數：

創威鍘刀式氣動分板機CWVC-2

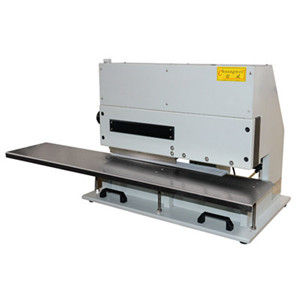

創威鍘刀式氣動分板機CWVC-3

1、工作源：壓縮空氣.
2、工作壓力：4bar.
3、PCB厚度：0.5-2.0
4、有效工作範圍： 350mm.
5、刀口可調範圍：5mm.
6、許切應力：3.3kg/mm2.
7、外形尺寸：L720xW430xH1148(mm)
8、重量： 80kg.
三、功能特點
1、無彎曲應力和高鋼性C型結構原理設計.
2、分板作業時，無振動.
3、對敏感極高的SMD零件或超薄PCB板可安全分切.
4、氣動式驅動，無噪聲.
5、上下刀具間隙可輕鬆調節.
6、下刀分YZ兩方向調節.
7、刀具為面角結構設計，將切應力降到最低，可以切割零件幾乎貼近V槽的PCB(距離1mm).
8、根據客戶要求可加裝治具.
9、分切防呆隱定.
10、整機移動方便.
11、操作安全簡單、使用維護方便.

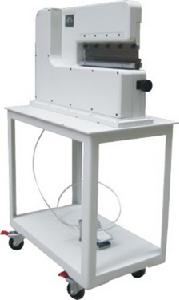

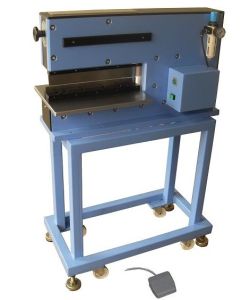

氣動鍘刀式分板機

日本三田氣動式分板機

氣動走刀式分板機

氣動走刀分板機

產品型號:FQV-3A

適用範圍：
3.0mm以下塑膠板，纖維板，複合紙板.適用於各類帶V槽的PCB、SMT電路板、鋁基板、LED電路板、
LED燈條的切分，效果佳，速度快，不損傷電路板上的元器件。進口高速鋼刀片，壽命長，主要應
用於LED行業、SMT行業、手機/mp3行業、電動玩具行業、各類電子行業、使用電路板的各行業.
產品特點：
1,該設備採用上圓刀和下直刀片,屬於氣動式PCB分板機，分板時PCB通過V槽固定於下刀，通過氣動
腳踏開關控制上刀運行實現分板
2,上下刀間隙可通過旋手輕鬆調整.
3、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而損壞
4,刀具為特殊材料設計，確保PCB分割面之平滑度
5、因應V槽深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整
6、可解決零件跨越V槽來實現分板
7、後台面高度可平行下調承托基板，或校斜使基板滑走
8、可訂做分割PCB長度達610mm
機器規格：
機器尺寸 790x430x440mm
最大分板長度 440mm
分板速度 氣壓調節控制
分板厚度 0.6-3.5mm
使用氣壓 0.4---0.6MPA
機器重量 35kg

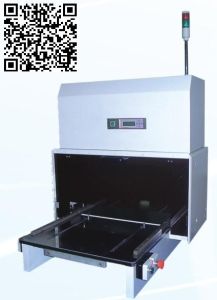

桌面型沖床分板機

(氣動)桌面型沖床分板機

產品編號： FQPM

1、結構緊湊，剛性特強，操作簡單安全
2、可更換多款模具，且換模方便容易
3、下模手動進出，取放產品方便，成品可落入抽屜
4、將切板時產生的內應力降至最低並且避免錫裂
5、沖切半成品PCB、FPC效率極高
機器規格：
機器尺寸
8000×730×1230mm
出力
8T
工作氣壓
0.50-0.70Mpa乾燥氣源
放板面積
330x220mm
使用電壓
220VAC
機器重量
430kg

加長LED分板機

加長LED分板機

產品型號： FQVC-3

特點：
1、氣動式設計，無剪下應力，特別適用於分割精密SMD薄板,鋁基板
2、剪裁式工作，適用各種厚度PCB，切板行程在2mm以下，絕無操作安全上的顧慮
3、切割過程無震動，防止精密零件受損
4、上下刀距離可精確調整，避免了因V槽深淺不同而使刀具損耗的情況
5、可分切V槽邊緣最高零件為60mm
