概述

EFP

借鑑其他電視台箱載EFP設備套用的成功經驗，作為一種節目製作方式的嘗試，江西台本著儘可能節約的原則，利用台內演播室電視設備數位化改造後，已閒置但還有使用價值的部分設備，投入少量的資金定製了專業航空機箱組建集成一套模擬分量的箱載EFP設備系統，作為演播室、轉播車設備的一種補充，可以在台里節目製作任務比較重設備緊張時，用來承擔部分節目的製作任務，以緩解台內的演播室以及電視轉播車設備的工作壓力，同時也可以用來完成一些特殊條件下的節目製作任務。進一步提高江西台電視節目的製作能力，也使得這部分隨著數位化改造閒置下來的非數字設備能得到充分的利用。隨著電視節目形式的多樣化，使得節目製作的方式也在隨之不斷地相適應，在ENG電子新聞採訪、STU演播室、OBV轉播車、EFP現場製作幾種節目製作方式中，箱載EFP設備由於與電視台內的演播室、大型電視轉播車相比，因其更具有操作方便、靈活，調整簡單、直觀，可以化整為零、方便快捷分散運輸；同時箱載現場製作設備比ENG設備功能更全面，有利於提高工作的效率，減少節目製作的時間周期，降低成本。尤其是在城市內的高層建築、小街小巷以及道路條件較差的農村山區，當節目製作的要求比較高，大型電視轉播車無法前往或達到的特殊場合和情況下，箱載設備就能充分體現和發揮其特點和優勢，廣泛地套用在小型文體節目、小型訪談節目以及電視劇的前期錄製。正是由於箱載設備具有的相對設備簡單、投資費用較少、使用方便快捷、只要相對較少的技術人員進行操作和維護的低成本、高效率優點，目前已逐漸成為一種非常實用的節目現場製作方式。

系統的組成和實施方案

於該箱載是利用台內現有的設備改造、集成的一個4訊道的模擬分量的箱載EFP現場製作系統，其主要的設備包括了4台日立公司生產的Z-1800攝像機以及控制單元CCU，一台模擬分量錄像機PVW-2800，一台英國Snell Wilcox magic dave 4A模擬分量切換台，ＪaＰaＮSONY公司DA-210視、音頻分配器各一台，以及一台美國Tek公司AMEK-TAC12 12路調音台、兩台14英寸的彩色監視器、4台9英寸的彩色監視器和部分輔助的器材。按照該箱載現有的設備的配置情況，目前其定位是一個小型、基本功能實用、但尚還不完備的模擬分量的現場節目錄製系統。

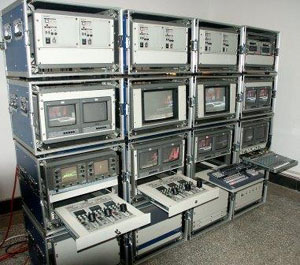

通常箱載EFP系統是將所有電視設備利用定製的專用機箱組合、集成後聯接在一起的。該箱載設備共購入8隻專用的帶避震功能的航空機箱和相應的輔助設備器材箱。其中：4隻8 U的航空機箱內安裝了4個攝像機控制單元CCU、切換台主機、視頻分配器、音頻分配器、同步機、錄像機和調音台電源盒，兩個8 U的航空機箱用來安裝了兩台14英寸的作為主、預監的彩色監視器，兩個6 U的航空機箱安裝了四台（各兩台）9英寸的彩色監視器作為4個訊道的監看。在每個航空機箱都帶有固定的電源板。

工作時，8隻航空機箱與輔助設備器材箱一起組成工作區以及工作檯面，切換台控制器和調音台與主機連線後可以放置在工作檯面上進行操作控制，即使沒有輔助的桌、椅也可以進行正常的工作。但是由於音頻設備目前只配有調音台和音頻分配器，在現場錄製時還必須附加相應的外出音響設備相配合。

應該解決的問題

該箱載系統在完成安裝調試後圖象質量達到預期的效果。但是由於有些應該具備的功能因缺少相應的硬體設備暫時還無法實現，同時由於其中的部分設備已經使用了一定的年限，嚴格的說就其整個系統技術指標和工作穩定性而言，目前還不具備承接較大重要節目的錄製任務能力。如果將來的確有這樣的需求，可以考慮再投入一定的資金對其整個系統進行必要的改造，更換已使用年限過長的部分關鍵設備，以確保整個系統達到相應的技術指標，同時解決系統的工作穩定性、安全性問題。

現使用的模擬分量切換台，已在演播室使用了十幾年，目前工作很不穩定，故障較頻繁。而且只有4路輸入通道，就目前一個4訊道的EFP現場製作系統而言顯然根本無法相匹配，另外也不帶有TALLY信號接口。作為整個系統中的主要設備應首先考慮予以更換。經過考察SONY公司生產的DFS-700P切換台比較理想，它是一種通常用於小型演播室、現場節目製作、電視轉播車以及後期製作，並且兼容模擬與數位訊號的小型切換台，標準配置有8路基本輸入通道，其中4路為數字SDI信號，4路模擬分量信號。而且加選購板可以擴展到16路（8路為數字SDI、8路模擬分量）。信號輸出有：模擬複合、Y/C、模擬分量和數字SDI信號，而且提供主、預監信號和標準TALLY信號接口。主機（處理器）三個U高度，結構小巧緊湊，功耗僅200W。比較適合在該系統中使用並且完全能滿足實際需要。

EFP 解釋二

EFP

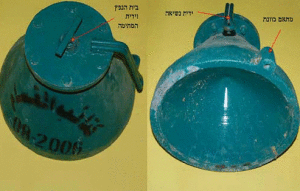

EFP是英文Explosively Formed Penetrator的縮寫詞,中文為“爆炸成型穿甲戰鬥部”或“自鍛破片戰鬥部”,有的國家也稱之為P裝藥(projectile Charge)、“米斯尼-沙汀”裝藥(Misznay-Schardin)和質量聚集裝藥等。典型的EFP戰鬥部主要由金屬藥型罩、殼體、炸藥部件以及傳爆系列組成,通常還有一個用於將藥型罩和炸藥組件固定的壓環。

EFP主要是依靠形成的高動能彈樣來實現穿甲的,其終點效應的作用機理與常規射流破甲彈不同。在高能炸藥起爆後,爆轟波能量傳遞給藥型罩,藥型罩受力發生變形,隨裝藥方式的不同而向前或向後摺疊,獲得高達2000米/秒的速度,並且因前端與尾端之間存在速度差而被迅速拉長,最終形成一個侵徹體。

套用

90年代以來,EFP技術逐步在步兵武器上得到套用,並取得了良好的戰術使用效果。目前,這種套用也正處於熱火朝天的探討之中,許多新產品也隨之誕生。

　 “理想班組武器”（OCSW）穿甲彈　美國正在研製的小口徑“理想班組支援武器”採用榴彈在空中爆炸的方式來提高終點破壞效能。榴彈空爆的直接影響是彈丸起爆點與目標的距離拉大了,也就是說炸高增加了,因此傳統的聚能射流破甲受到了嚴峻的挑戰。為此,美國從80年代末90年代初就開始進行小口徑EFP戰鬥部技術的攻關。目前美國研製的EFP穿甲彈在離目標10倍口徑處起爆,穿甲深度達2倍口徑。該彈藥口徑25毫米,彈重約204克,彈丸重約140克,初速超過400米/秒,轉速大於12000轉/秒,直射距離1000米,配用可程式電子引信。

單兵輕型進攻彈藥（SLAM )　這是一種單兵使用、手工布設、利用多種模式起爆的小型攜帶型攻擊彈藥。該彈藥由美國陸軍武器裝備研究開發與工程中心(ARDEC)提出,並由阿連特(Alliant)技術公司負責研製,目前已正式裝備美軍特種部隊。

該彈全重500克左右,裝藥280克,戰鬥部採用EFP技術,可形成初速高達2500米/秒的EFP彈丸,能夠穿透40毫米厚軋制均質裝甲鋼板和有效毀傷輕型裝甲車輛和武裝直升機等,並能實施破壞敵後油庫和彈藥庫等特種作戰任務。其作用模式有機械絆索起爆、磁感應起爆、定時起爆和遙控起爆等。

SLAM裝備美軍第101空降師後不久,就在伊拉克戰爭中試用,效果相當好,參戰的士兵對這種彈藥給予了較高的評價。據報導,阿連特技術公司正在SLAM的基礎上研製其它加強型攻擊彈藥。

SMAW-D BDM反工事火箭彈　SMAW是Shoulder-launched Multipurpose Assault Weapon的縮寫詞,中文譯成為“肩射多用途突擊武器”,屬單兵火箭類武器,1984年開始大量裝備美國海軍陸戰隊和陸軍。在服役期間,該武器不斷改進彈種,並於20世紀90年代初推出SMAW-D型(一次性使用)。在海灣戰爭中,美軍曾大量使用過。 SMAW-D的一個彈種即BDM(反工事彈藥),採用了EFP技術,可有效摧毀各類掩體和堅固工事目標。該彈口徑83毫米,全彈重(舍發射筒)59千克,裝藥質量約為1.6千克,彈長(舍發射筒)749毫米,初速220米/秒,有效射程500米,可穿透200毫米厚鋼筋混凝土和305毫米厚的磚牆。從左到右打擊的目標為磚牆、鋼筋混凝土和裝甲車。

步兵大威力侵徹彈（PAM）　1988年開始研製,1997年裝備美特種部隊。其主要任務是摧毀和破壞鋼筋混凝土橋墩等各類超堅固工事。這種彈藥由二級串聯戰鬥部組成,其中前級裝藥採用EFP戰鬥部,目的是為了擴孔,便於第二級戰鬥部隨進起爆。

在PAM的研製過程中,前級EFP戰鬥部的技術攻關進行了5年才得以突破。

PAM的口徑為200毫米,全重13.6千克,全長675毫米。前級裝藥約8千克,前級戰鬥部的侵徹深度為900毫米。該彈可摧毀直徑約1.8米的鋼筋混凝土橋墩。
