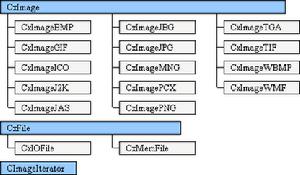

CxImage Structure一個CxImage對象是一個擴展了的點陣圖。作者只是在點陣圖結構上添加了一些起存儲信息作用的成員變數。一個CxImage對象（同時）也是一組層。每個層只有在需要時才會分配相應的緩衝區。CxImage::pDib代表著背景圖像，CxImage::pAlpha代表著透明層，CxImage::pSelection代表著被選中的層，被用來創建圖像處理時讓用戶感興趣的區域。在這三個特殊層面的基礎上，你可以增加一些額外的層，這些層可以存儲在CxImage::pLayers中。一般說來，層是一個完整的CxImage對象。因此，你可以構造很複雜的嵌套層。下面是CxImage的一些成員變數:
class CxImage
{
...
protected:
void* pDib; //包含檔案頭，調色板等等
BITMAPINFOHEADER head; //標準的檔案頭（點陣圖）
CXIMAGEINFO info; //擴展了的信息
BYTE* pSelection; //用戶選中的區域
BYTE* pAlpha; //alpha通道
CxImage** pLayers; //通用層
}
typedef struct tagCxImageInfo {
DWORD dwEffWidth; //DWORD 掃描線寬
BYTE* pImage; //圖像位數
void* pGhost; //if this is a ghost, pGhost point to the body
DWORD dwType; //原圖像的格式
char szLastError[256]; //出錯信息
long nProgress; //監視循環的次數
long nEscape; //跳出標誌
long nBkgndIndex; //GIF, PNG, MNG格式使用
RGBQUAD nBkgndColor; //RGB三原色透明度
BYTE nQuality; //JPEG格式使用
long nFrame; //TIF, GIF, MNG使用 :實際的幀數
long nNumFrames; //TIF, GIF, MNG使用 :幀總數
DWORD dwFrameDelay; //GIF, MNG使用
long xDPI; //水平解析度
long yDPI; //垂直解析度
RECT rSelectionBox; //選中的矩形區
BYTE nAlphaMax; //陰影的最大不透明度
bool bAlphaPaletteEnabled; //如果調色板中有Alpha通道則為真
bool bEnabled; //打開繪圖函式
long xOffset;
long yOffset;
DWORD dwEncodeOption; //一些編碼選項
RGBQUAD last_c; //一些最佳化選項
BYTE last_c_index;
bool last_c_isvalid;
long nNumLayers;
DWORD dwFlags;
} CXIMAGEINFO;
要在picture box中顯示一個png格式的檔案，只需:
CxImage image("myfile.png", CXIMAGE_FORMAT_PNG);
HBITMAP m_bitmap = image.MakeBitmap(m_picture.GetDC()->m_hDC);
m_picture.SetBitmap(m_bitmap);
其它格式則類推。
Examples: how to ...
... convert from a format to another
CxImage image;
// bmp -> jpg
image.Load("image.bmp", CXIMAGE_FORMAT_BMP);
if (image.IsValid()){
if(!image.IsGrayScale()) image.IncreaseBpp(24);
image.SetJpegQuality(99);
image.Save("image.jpg",CXIMAGE_FORMAT_JPG);
}
// png -> tif
image.Load("image.png", CXIMAGE_FORMAT_PNG);
if (image.IsValid()){
image.Save("image.tif",CXIMAGE_FORMAT_TIF);
}
... load an image resource
//Load the resource IDR_PNG1 from the PNG resource type
CxImage* newImage = new CxImage();
newImage->LoadResource(FindResource(NULL,MAKEINTRESOURCE(IDR_PNG1),
"PNG"),CXIMAGE_FORMAT_PNG);
or//Load the resource IDR_JPG1 from DLL
CxImage* newImage = new CxImage();
HINSTANCE hdll=LoadLibrary("imagelib.dll");
if (hdll){
HRSRC hres=FindResource(hdll,MAKEINTRESOURCE(IDR_JPG1),"JPG");
newImage->LoadResource(hres,CXIMAGE_FORMAT_JPG,hdll);
FreeLibrary(hdll);
}
or//Load a bitmap resource;
HBITMAP bitmap = ::LoadBitmap(AfxGetInstanceHandle(),
MAKEINTRESOURCE(IDB_BITMAP1)));
CxImage *newImage = new CxImage();
newImage->CreateFromHBITMAP(bitmap);
... decode an image from memory
CxImage image((BYTE*)buffer,size,image_type);
orCxMemFile memfile((BYTE*)buffer,size);
CxImage image(&memfile,image_type);
orCxMemFile memfile((BYTE*)buffer,size);
CxImage* image = new CxImage();
image->Decode(&memfile,type);
... encode an image in memory
long size=0;
BYTE* buffer=0;
image.Encode(buffer,size,image_type);
...
free(buffer);
orCxMemFile memfile;
memfile.Open();
image.Encode(&memfile,image_type);
BYTE* buffer = memfile.GetBuffer();
long size = memfile.Size();
...
free(buffer);
... create a multipage TIFF
CxImage *pimage[3];
pimage[0]=&image1;
pimage[1]=&image2;
pimage[2]=&image3;
FILE* hFile;
hFile = fopen("multipage.tif","w+b");
CxImageTIF multiimage;
multiimage.Encode(hFile,pimage,3);
fclose(hFile);
orFILE* hFile;
hFile = fopen("c:\\multi.tif","w+b");
CxImageTIF image;
image.Load("c:\\1.tif",CXIMAGE_FORMAT_TIF);
image.Encode(hFile,true);
image.Load("c:\\2.bmp",CXIMAGE_FORMAT_BMP);
image.Encode(hFile,true);
image.Load("c:\\3.png",CXIMAGE_FORMAT_PNG);
image.Encode(hFile);
fclose(hFile);
... copy/paste an image
//copy
HANDLE hDIB = image->CopyToHandle();
if (::OpenClipboard(AfxGetApp()->m_pMainWnd->GetSafeHwnd())) {
if(::EmptyClipboard()) {
if (::SetClipboardData(CF_DIB,hDIB) == NULL ) {
AfxMessageBox( "Unable to set Clipboard data" );
} } }
CloseClipboard();
//paste
HANDLE hBitmap=NULL;
CxImage *newima = new CxImage();
if (OpenClipboard()) hBitmap=GetClipboardData(CF_DIB);
if (hBitmap) newima->CreateFromHANDLE(hBitmap);
CloseClipboard();
需要大家注意的是:整個CxImage類庫非常大。如果你只需要能處理其中的幾種格式，你可以在主要的頭檔案ximage.h中找到一些開關選項來關閉一些圖像庫。JPG、PNG、TIFF中的每一個庫，都會向最終程式增加約100KB的內容。而CxImage類庫壓縮後只有約60KB。所以，你需要謹慎挑選一些你真正需要的類庫。作者提供的示例工程在編譯後，你會發現如下一些檔案: ·CxImage : cximage.lib - static library
·CxImageCrtDll : cximagecrt.dll - DLL not using mfc
·CxImageMfcDll : cximage.dll - DLL using mfc
·Demo : demo.exe - program linked with cximage.lib and the C libraries
·DemoDll : demodll.exe - program linked with cximagecrt.dll
·j2k,jasper,JBIG,jpeg,png,tiff,zlib : static C libraries
構建這些工程需要耗費幾分鐘的時間（中間檔案可達60MB）。下面則是使用CxImage類庫前必須設定的一些參數：
Project Settings
|- C/C++
| |- Code Generation
| | |- Use run-time library : Multithreaded DLL (must be the same for
| | | all the linked libraries)
| | |- Struct member alignment : must be the same for all the linked
| | | libraries
| |- Precompiled headers : not using precompiled headers
| |- Preprocessor
| |- Additional Include Directories: ..\cximage
|- Link
|- General
|- Object/library modules: ../png/Debug/png.lib
../jpeg/Debug/jpeg.lib
../zlib/Debug/zlib.lib
../tiff/Debug/tiff.lib
../cximage/Debug/cximage.lib ...
兼容性： - Microsoft Visual C++ 6.0 (static library, DLL and OCX builds) - Microsoft Visual C++ .NET 2003 - Borland C++ Builder version 3 and version 6 - Kdevelop 2.1 with gcc 2.96 (Linux)
