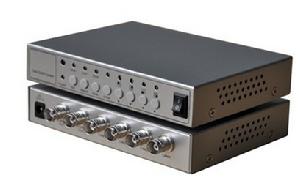

4路畫面分割器

4路畫面分割器工作原理

4路畫面分割器

將圖像壓縮和數位化處理，把4個圖像按同樣的比例壓縮後再轉成模擬信號輸出（也可以是VGA接口輸出）在一個螢幕上顯示4個畫面實時觀看,內置順序切換器的功能,此功能可將圖像全螢幕畫面按順序和間隔時間輪流輸出顯示在監視器上.

畫面顯示模

1畫面，2畫面，3畫面，4畫面，畫中畫,自動輪循模式

4路畫面分割器功能

1:NTSC/PAL制式
2:中/英文語言選單
3:畫面自動切換功能,切換時間可設定
4:畫中畫功能，一個畫中畫顯示位置可調，兩個畫面通道可調
5:ZOOM電子放大功能,可選擇任意的放大區域
6:畫面凍結功能,支持多畫面顯示下同時凍結多個通道畫面功能
7:移動偵測報警功能,畫面丟失報警功能
8:60組事件記錄（移動偵察和畫面丟失報警記錄）
9:螢幕位置可調整和報警時間長短可以設定
10:紅外遙控器操作

套用領域

1.適用於安防監控領域的畫面分割器，廣播系統專用用顯示 2.視頻會議 3.工業生產及儀器儀表監控 4.指揮調度室 5.培訓與教學 6.商務交流中心
