2X旋片真空泵簡介
2X旋片真空泵，其結構是利用偏心地裝在定子腔內的轉子和在轉子槽內滑動的借彈簧張力和離心力緊貼定子內壁的兩塊旋片，將定子分隔成二個工作腔，旋片一邊容積不斷擴大將氣體吸入，另一邊容積不斷縮小，氣體壓縮達到大氣壓力時通過排氣閥排出，上述操作每轉重複二次。2X旋片式真空泵為雙級結構，當吸入壓強較高時，高低級腔可同時排氣，吸入壓強較低時，氣體由吸氣口進入高級腔，經壓縮後通過中壁內氣道進入低級腔，再次壓縮後，從低級排氣閥排出。當泵帶有氣鎮閥時，允許抽除含有少量水蒸氣等可凝性蒸氣的氣體。2X-4、8A、8、15泵為上下偏心結構，高低級轉子採用凸凹槽聯結的轉動形式。2X-30A、70A泵為側偏心結構，低級轉子套在高級轉子軸上的轉動形式，並採用泵殼內通冷卻水，冷卻具有泵溫低，極限總壓力低的特點。
2X旋片真空泵工作原理
旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動。真空泵兩個旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分，當轉子按箭頭方向旋轉時，與吸氣口相通的空間A 的容積是逐漸增大的，正處於吸氣過程。而與排氣口相通的空間C的容積是逐漸縮小的，正處於排氣過程。居中的空間B的容積也是逐漸減小的，正處於壓縮過程。真空泵由於空間A的容積是逐漸增大（即膨脹），真空泵氣體壓強降低，泵的入口處外部氣體壓強大於空間A內的壓強，因此將氣體吸入。當空間A與吸氣口隔絕時，即轉至空間B的位置，氣體開始被壓縮，容積逐漸縮小，最後與排氣口相通。當被壓縮氣體超過排氣壓強時，排氣閥被壓縮氣體推開，真空泵氣體穿過油箱內的油層排至大氣中。由泵的連續運轉，達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級（低真空級），由低真空級抽走，再經低真空級壓縮後排至大氣中，即組成了雙級泵。旋片式真空泵這時總的壓縮比由兩級來負擔，因而提高了極限真空度。

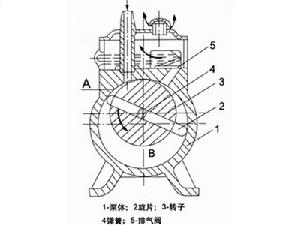

結構圖2X旋片真空泵維護保養
1、旋片真空泵在工作中注意下列事項：
（1）旋片真空泵須經常保持清潔，泵上不得放置其他物件。
（2）注意皮帶鬆緊是否適當，第半年年調整一次。
（3）管道接頭是否漏氣，及時杜絕。
2、旋片真空泵連續工作三月至半年之後，就應換油一次，在濕度較大的地區，在潮濕季節工作的泵，或被抽氣體污染很大的，應根據具體情況酌情縮短換油時間。 換油事項如下：
（1）將旋片真空泵拆除真空系統，把底盤電機一端墊高些，打開放油塞放油，轉動真空泵、捂住排氣口，使腔內污油全部從放油口放出，再從進氣口處加入新油100—500ml持續轉動5—10轉以上對，內部進行清洗，照此操作3—5次，特污油放清後，再裝上放油塞，將泵放平，從進氣口及加油孔分別加入新油，換油即告完畢。
（2）換油時不宜長久開動電機，以免使排氣閥片跳動過於劇烈和疲勞。
（3）嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。
註：旋片式真空泵換油最好的油溫升高后進行。
3、如停旋片真空泵時間較長，應取下排氣罩放上排氣塞，封閉進氣口，放淨積水。
