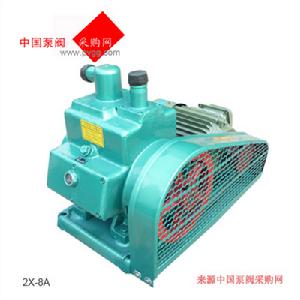

2X旋片式真空泵

2X旋片式真空泵

  2X雙級旋片真空泵系雙級油封機械真空泵,它是用於對密封容器抽除氣體獲得真空的基本設備。其工作原理與一般空積式泵相同,它是由一個與傳動軸同芯安裝而在泵體內處於偏心位置的轉子組成,轉子上有二個徑向滑動葉片。當轉子旋轉的時候,這二個葉片一方面受離心力的作用,另一方面受著彈簧的作用,使它能緊密地保持與泵體內壁相斷壓縮排出氣體,從而達到抽氣的目地,這種操作每轉重複二次。

2X旋片式真空泵原理及構造:

2X雙級旋片真空泵系雙級油封機械真空泵,它是用於對密封容器抽除氣體獲得真空的基本設備。其工作原理與一般空積式泵相同,它是由一個與傳動軸同芯安裝而在泵體內處於偏心位置的轉子組成,轉子上有二個徑向滑動葉片。當轉子旋轉的時候,這二個葉片一方面受離心力的作用,另一方面受著彈簧的作用,使它能緊密地保持與泵體內壁相斷壓縮排出氣體,從而達到抽氣的目地,這種操作每轉重複二次。

2X旋片式真空泵用途範圍:

一、用來對密封容器抽除氣體獲得高真空的基本設備,可單獨使用,也可作為前級泵。
二、可用於真空冶煉、真空焊接、真空澆鑄、真空乾燥以及化工製藥,電真空器件等工業的真空作業。
三、不適用於抽除含氧過高的、有毒的、有爆炸性的,對金屬有腐蝕作用的、對泵油起化學反應的,以及含有顆粒塵埃的氣體,也不適於把氣體從一個容器輸送到另一個容器作輸送泵用。
四、該系列真空泵可單獨使用,亦可作為增壓泵、擴散泵、分子泵及鈦泵的前級泵使用,沒有氣鎮閥時,可抽送適量的可凝性氣體、濕空氣或氣水混合氣體,但介質中不能含有顆粒狀固體物質。
五、廣泛用於電子器件製造、真空乾燥、進濾、浸漬、塗臘、焊接、冶煉、化工、輕工、石油、醫療、製藥、印染、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業。

2X旋片式真空泵技術參數:

型 號 2X-2 2X-4A 2X-8A 2X-8 2X-15A 2X-15 2X-30 2X-70
抽氣速率(L/S) 2 4 8 15 30 70
極限壓力(Pa) 分壓力 6×10
總壓力 2.1 1 1.3
噪聲[dB(A)] 68 72 75 80 82 86
電機功率(KW) 0.37 0.55 1.1 1.5 3 5.5
真空泵油用量(L) 0.7 1.1 1.5 1.3 3 2.5 4.5 8
主軸轉速(rpm) 450 525 550 470 430 450
冷卻方式 自然冷卻 水冷 自然冷卻 水冷
冷卻水耗(L/h) 480 480
溫升(℃) ≤40
進氣口徑(mm) 18 25 40 40 65 80
外形尺寸:(cm) 56×31×39 56×34×37 79×43×54 79×53×54 78×50×56 91×65×70
適用電磁閥型號 DDC-JQ25 DDC-JQ25 DDC-JQ65 DDC-JQ80
重量(kg) 58 55 80 110 232 330

2X旋片式真空泵外形安裝圖:引

2X旋片式真空泵結構圖2X旋片式真空泵結構圖
