24V5A電源適配器

operation operation operatin

1.概況描述

a.105°輸入電容
b.效率高，空載功耗低
c.老化時間長，0返修.
.
國內專業的廠家有
深圳市鑫冠宇達電源科技有限公司
台灣明緯電源科技有限公司
台達電子股份有限公司

2.輸入特性

2.1輸入電壓

額定電壓(Nominal Voltage):100-240Vac
調整範圍（Variation Range）:90-264Vac

2.2輸入頻率

額定頻率（Nominal Frequency）:50-60Hz
調整頻率（Variation Frequency）:47-63Hz

2.3輸入電流

當輸入交流電壓為額定值的下限時,輸出電壓負載滿載，最大輸入交流電流2.5A。
2.5Arms max At any input voltage and rated, DC output rated load.

2.4浪涌電流

輸出額定負載環境溫度25℃，輸入240Vac冷態起動電源最大浪涌電流小於15A。
15Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.

2.5 AC漏電流

當輸入電壓240Vac時，最大漏電流為3.5mA。
3.5mA Max At 240Vac input.

3、輸出特性

3.1輸出功率

電壓（+24Vdc） 最小負載( 0A ) 最大負載（5A ） 峰值功率（ 7A ） 輸出功率（120W）

3.2負載特性/調整率

電壓（+24Vdc） 最小空載電壓（24.0V） 最大空載電壓（24.6V） 線性調整（ ±3% ） 負載調整（ ±5%）

3.3波紋和噪音

測試條件：任何負載正常工作下，使用示波器頻寬為20MHz連線到適配器的輸出端，同時輸出端並連一個4.7uF的電解電容和一個0.1uF的瓷片電容。
The ripple and noise are as follows when measure with Max. Bandwidth of 20MHz and Parallel 4.7uF/0.1uF,crossed connected at testing point.
電壓 最大波紋最大噪音
Voltage Ripple And Noise(Max.)
+24.0Vdc ≤100mVp-p

3.4啟動延遲時間

當輸入115Vac和輸出最大負載時,最大啟動時間為2S。
2 second Max. At 115Vac input and output Max. Load.

3.5上升時間.

當輸入115Vac和輸出最大負載時最大時間為40mS。
40mS Max. At 115Vac input and output Max. Load.
3.6保持時間(Hold Up Time):
當輸入115V和輸出最大負載時,最小保持時間為5mS。
5mS Min. At 115Vac input and output Max. Load.

3.7效率

當輸入100Vac和輸出最大負載時,最小80%。
80%100Vac input and output Max. Load.
當輸入240Vac和輸出最大負載時，最小85%。
85% 240Vac input and output Max. Load.

3.8過沖

在電源開啟或關閉的時候,最大15%。
15%Max.When power supply at turn on or turn off.

4、保護功能

4.1短路電路保護

該電源供給器在短路解除時,能恢復正常工作。
The power supply will be auto recovered when short circuit faults remove.

4.2過流保護

過流故障排除後，電源將自動恢復正常工作。
The power supply will be auto recovered when over current faults remove.

4.3過壓保護

當輸出電壓超過額定電壓時,電源將保護,故障排除後不能恢復正常工作。
The power supply will not be auto recovered when faults remove.

5、環境要求

5.1工作溫度

0℃~ 40℃,滿載,正常工作(Full load Normal operation)。
0℃to40℃,Full load Normal operation.

5.2儲存溫度

-20℃to85℃,帶外殼(With package).

5.3工作濕度

5%(0℃)～90%(40℃),72小時,滿載,正常工作
5%(0℃)～90%(40℃)RH,72Hrs,Full load Normal operating.

5.4振動

1、測試標準:國際電工電子委員會Operating: IEC 721-3-3 3M3
5～9Hz,A=1.5mm 加速度（9～200Hz,acceleration 5m/s2）
2、運輸（Transportation）： IEC 721-3-2 2M2
5-9Hz，A=3.5mm
9～200Hz,加速度Acceleration=5m/S2
200～500HZ,加速度Acceleration=15m/S2
3、軸向振動（Axes,10 cycles per axis）.
在測試過程中不能出現永久性的損壞。
No permanent damage may occur during testing.
在電源開啟和關閉後，樣機能夠恢復到最初條件。
The product has to restors its original situation after power off/on.)

6、安全及EMC要求

6.1安全

UL CCC CE PSE FCC ROHS SAA

6.2高壓

()Primary to secondary)：3000Vac/5mA/60s.

7、結構參數

7.1外殼

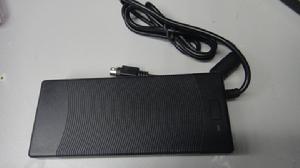

24V5A電源適配器

外殼尺寸:L172*W73*H32mm
The power supply size L:L172*W73*H32mm7.2輸入線

國標八字尾

7.3輸出線

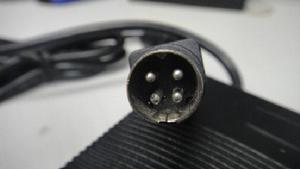

四芯航空頭

DC線：AWM 2464 18AWG*2C,VW-1，80°C，FT1,300V，線上有字，總長度為1米帶磁環，DC頭為5.5*2.1*10MM
DC cable：AWM 2464 18AWG*2C，VW-1，,80°C，FT1，300V，with word
on the cord，Length：1M,DC5.5*2.1*10MM

8、銘牌 (Label):

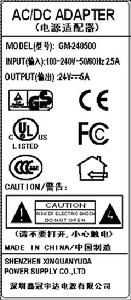

電源適配器標籤

白底黑字
White words with black background or
材質：肖銀龍
Material: 肖銀龍
耐高溫110度以上
Endure heat above110℃
厚度0.12mm
Thickness:0.12mm
3*RI±0.1mm
3*RI±0.1mm
斜角2.5mm
Angle 2.5mm

9、包裝:

9.1. PE袋子+小白盒+外箱;
9.2. 數量:100台/箱;
9.3. 外箱尺寸:460*390*250mm;
9.4. 重量:20KG
