24V5A電源

24V5A電源

24V5A電源是電源型號,是指與24V5A開關電源。 功率是120W。一般是直流電池電源

產品說明

24V5A電源 ,電源型號,是指與24V5A開關電源,24V5ASwitching power supply;24V5A Ac adapter名詞相同,AC輸入100-240V;DC輸出:24V5A 的開關電源。

安規標準

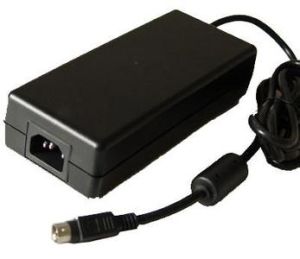

24V5A電源 24V5A電源

1、本規格追溯至安全標準EN60335, EN60950, UL60950,AS/NZ60950,EN61558,J60950GB4943,GB17625 ;電磁兼容 CISPR22, Class B,EN55022,FCC 絕緣等級 B 。

2、24V5A電源,型號:FY2405000 商標:Fuyuang

機械特性

1、應力測試 :產品每個引線端子可以承受的軸向拉力為 2千克 , 持續時間 60秒, 無鬆脫, 阻斷, 或其它損壞現象。

2、跌落試驗 :產品自高度為90CM, X-Y-Z每個方向各一次,跌落在厚度為1 CM 松木板面後,無異常, 絕緣電阻測試 , 最小10M歐姆。參照GB/T 4857。

3、電線搖擺試驗 :電線吊重200克 , 左右擺動角度120度,300回合後仍須導通 。參照UL-817/JISC8306。

外 觀

產品外觀 產品外觀

產品一般外觀為, 摟受沒有變形, 裂縫和鏽蝕。

輸入與輸出特性

1、INPUT VOLTAGE 輸入電壓:

PLUG MINIMUM NORMAL MAXIMUM

100VAC 50/60Hz 110VAC 50/60Hz 264VAC 50/60Hz

2、OUTPUT VOLTAGE 輸出電壓:

PLUG LOADING NO LOAD RIPPLE

24VDC 5A 24VDC±5% 240mVP-P MAX

3、INPUT CURRENT 輸入電流:

NO LOAD AC 100V 50/60Hz AC 110V 50/60Hz AC 264V 50/60Hz


50mA Max

LOADING
2000mA Max

4、輸入功率 :空載0。5 W最大 ,在輸入電壓100-240VAC 50/60 Hz。 負載:150W最大 。

5、EFFICIENCY 效率 :90% MIN。 AT RATED INPUT AND OUTPUT

6、TEMPERATURE RISING 溫升 :65℃ MAX 。

7、INSULATION RESISTANCE 絕緣電阻 :500VDC100 MΩ MIN 。

8、耐壓測試 :5mA 3000 VAC 時間1分鐘 , 在輸入和輸出 , 輸入和外殼之間 , 時間一分鐘 , 在選擇提高耐壓 5%時 , 套用時間為 1 秒 。

9、INRUSH CURRENT 衝擊電流 :PEAK INRUSH CURRENT SHALL BE LIMITED 15A FOR A COLD START

4。9 -1 功率因數 :0.91 MIN。

環境

1、工作環境溫度範圍 :-29 ℃ TO + 45。5 ℃ 。

2、儲存環境溫度範圍 :-40 ℃ TO + 75 ℃ 。

3、耐熱 :經測試後的產品,放置在105 ℃ ±3 ℃高溫箱內,經過16小時後 , 進行測試, 產品必須符合 4。7項耐壓 測試要求 , 絕緣電阻 :500VDC不少於 10 M 歐姆 , 在輸入和輸出 , 輸入和外殼之間 。

4、耐濕性:在環境溫度為 40 ℃ ± 2 ℃ 相對濕度為 90% ~ 95% 條件下放置 8 小時,取出 10 分分鐘後進行測試, 產品需滿足 4。7項耐壓要求, 絕緣電阻:輸入對輸出 , 在500VDC 條件下, 最小 10M歐姆。

可靠性

額定全負載 , 操作溫度 25 ℃ 。 產品壽命在 30000 小時內 。

保護

1、電流保護 :產品內置一個電流保險絲 , 類型為 250V 3A , 固定在輸入迴路中 。

2、短路保護:具有耐持續短路和自動恢復能力。

檢查

1、100%檢查項目 :空載電壓 , 負載電壓 , 紋波電壓 , 輸入電流 , 耐壓測試和普通外觀檢查。

2、抽樣檢查除100%檢查項目外 , 還包括絕緣電阻和聽得見的聲音檢查 。

3、遞交每批抽樣檢查報告和100%耐壓測試報告。

4、抽樣檢查項目水平 :MIL-STD-105E II 致命缺點 0 , 主要缺點 0。25 , 次要缺點 1。0 。

主要測量設備

1、AC SOURCE/交流輸入電源:AFC-500W ,外部校準每年一次

2、POWER METER/電源功率計:CHROMA 2100 ,外部校準每年一次

3、ELECTRONIC LOAD/電了負載:PRODIGIT 3310C,外部校準每年一次

4、OSCILLOSCOPE/存儲示波器:TDS-2012B,外部校準每年一次

5、 DIGITAL MULTIMETER/數字式萬用表;Fluke 4。5 ,外部校準每年一次

6、DC POWER/直流輸入電源:WYK-6030,外部校準每年一次

7、 HI-POT TESTER/耐壓測試儀LANKE ELECTRONICS 7112,外部校準每年一次

8、INSULATIONRASISTANCE TESTER/絕緣電阻表:YD2681A ,外部校準每年一次

獲取認證

24V5A電源 24V5A電源

1、參照福源官網認證欄可下載。

2、證書

美國/加拿大UL,cUL , FCC,NrCAN ,CEC

歐洲/德國TUV/GS、CE, ErP, CB, RoHS, LVD、EMC

英國BS,

澳大利亞SAA、C-Tick, MEPS

韓國KC

日本PSE

中國CCC

產品套用

24V5A ,FY2405000電源適配器 的套用

鉛酸電池、電動玩具、加濕機、空氣淨化機、馬達按摩美容器械、安防監控系統、精密檢測測量儀器、電子信息產品周邊、列印映像設備、音響功放、LED室內照明、數碼通訊家電、LCD 、LED液晶顯示器、LED室外燈具等等。
