產品說明

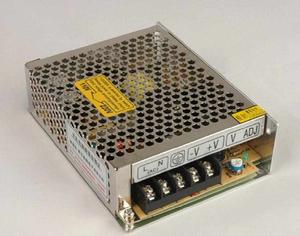

24V5A開關電源安規標準
1、本規格追溯至安全標準EN60335， EN60950， UL60950，AS/NZ60950，EN61558，J60950，GB4943，GB17625 ；電磁兼容 CISPR22， Class B，
EN55022，FCC 絕緣等級 B 。
2、24V5A電源型號：FY2405000 商標:Fuyuang
機械特性
1、應力測試 ：產品每個引線端子可以承受的軸向拉力為 2千克 ， 持續時間 60秒， 無鬆脫， 阻斷， 或其它損壞現象。
2、跌落試驗 ：產品自高度為90CM， X-Y-Z每個方向各一次，跌落在厚度為1 CM 松木板面後，無異常， 絕緣電阻測試 ， 最小10M歐姆。參照
GB/T 4857。
3、電線搖擺試驗 ：電線吊重200克 ， 左右擺動角度120度，300回合後仍須導通 。參照UL-817/JISC8306。
外 觀
產品一般外觀為， 摟受沒有變形， 裂縫和鏽蝕。
輸入與輸出特性
1、INPUT VOLTAGE 輸入電壓：
100VAC -240VAC 50/60Hz
2、OUTPUT VOLTAGE 輸出電壓：
LOADING 24VDC 5A
NO LOAD 24VDC±5%
RIPPLE 240mVP-P MAX
3、INPUT CURRENT 輸入電流：
輸入功率
：空載0。5 W最大 ，在輸入電壓100-240VAC 50/60 Hz。 負載：150W最大 。
5、EFFICIENCY 效率 :90% MIN。 AT RATED INPUT AND OUTPUT
6、TEMPERATURE RISING 溫升 ：65℃ MAX 。
7、INSULATION RESISTANCE 絕緣電阻 ：500VDC100 MΩ MIN 。
8、耐壓測試 ：5mA 3000 VAC 時間1分鐘 ， 在輸入和輸出 ， 輸入和外殼之間 ， 時間一分鐘 ， 在選擇提高耐壓 5%時 ， 套用時間為 1 秒。
9、INRUSH CURRENT 衝擊電流 ：PEAK INRUSH CURRENT SHALL BE LIMITED 15A FOR A COLD START
產品外觀4。9 -1功率因數 ：0.91 MIN。
環境
1、工作環境溫度範圍 ：-29 ℃ TO + 45。5 ℃ 。
2、儲存環境溫度範圍 ：-40 ℃ TO + 75 ℃ 。
3、耐熱 ：經測試後的產品，放置在105 ℃ ±3 ℃高溫箱內，經過16小時後 ， 進行測試， 產品必須符合 4。7項耐壓 測試要求 。 絕緣電阻 ：500VDC不少於 10 M 歐姆 ， 在輸入和輸出 ， 輸入和外殼之間 。
4、耐濕性：在環境溫度為 40 ℃ ± 2 ℃ 相對濕度為 90% ~ 95% 條件下放置 8 小時，取出 10 分分鐘後進行測試， 產品需滿足 4。7項耐壓
要求， 絕緣電阻:輸入對輸出 ， 在500VDC 條件下， 最小 10M歐姆。
可靠性
額定全負載 ， 操作溫度 25 ℃ 。 產品壽命在 30000 小時內 。
保護
1、電流保護 ：產品內置一個電流保險絲 ， 類型為 250V 3A ， 固定在輸入迴路中 。
2、短路保護：具有耐持續短路和自動恢復能力。
檢查
1、100%檢查項目 ：空載電壓 ， 負載電壓 ， 紋波電壓 ， 輸入電流 ， 耐壓測試和普通外觀檢查。
2、抽樣檢查除100%檢查項目外 ， 還包括絕緣電阻和聽得見的聲音檢查 。
3、遞交每批抽樣檢查報告和100%耐壓測試報告。
4、抽樣檢查項目水平 ：MIL-STD-105E II 致命缺點 0 ， 主要缺點 0。25 ， 次要缺點 1。0 。
主要測量設備
1、AC SOURCE/交流輸入電源：AFC-500W ，外部校準每年一次
2、POWER METER/電源功率計：CHROMA 2100 ，外部校準每年一次
3、ELECTRONIC LOAD/電了負載：PRODIGIT 3310C，外部校準每年一次
4、OSCILLOSCOPE/存儲示波器：TDS-2012B，外部校準每年一次
5、 DIGITAL MULTIMETER/數字式萬用表；Fluke 4。5 ，外部校準每年一次
6、DC POWER/直流輸入電源：WYK-6030，外部校準每年一次
7、 HI－POT TESTER/耐壓測試儀LANKE ELECTRONICS 7112，外部校準每年一次
8、INSULATIONRASISTANCE TESTER/絕緣電阻表：YD2681A ，外部校準每年一次
獲取認證
1、參照福源官網認證欄可下載。
2、證書
美國/加拿大UL，cUL ， FCC，NrCAN ，CEC
歐洲/德國TUV/GS、CE， ErP， CB， RoHS， LVD、EMC
英國BS，
澳大利亞SAA、C-Tick， MEPS
韓國KC
日本PSE
中國CCC
產品套用
24V5A ，FY2405000開關電源的套用
鉛酸電池、電動玩具、加濕機、空氣淨化機、馬達按摩美容器械、安防監控系統、精密檢測測量儀器、電子信息產品周邊、列印映像設備、音響功放、LED室內照明、數碼通訊家電、LCD 、LED液晶顯示器、LED室外燈具等等。
