200X減壓穩壓閥
簡述
結構
連線尺寸
安裝示意簡述：

上海巴莎閥門的200X減壓穩壓閥是一種利用介質自身能量了調節與控制管路壓力的智慧型型閥門。200X穩壓閥用於生活給水、消防給水及其他工業給水系統，通過調節減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定直上，並可根據需要調節設定直以達到減壓目的。200X減壓閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長。

結構：

連線尺寸：

公稱通徑DN(mm)	尺寸(mm)
L	寬	H
20	150	245	195
25	160	254	208
32	180	263	222
40	200	272	237
50	203	282	254
65	216	292	272
80	241	310	282
100	292	330	303
125	330	358	344
150	356	385	385
200	495	438	437
250	622	490	532
300	698	550	600
350	787	617	677
400	914	693	764
450	978	778	862
500	978	873	972
600	1230	980	1096

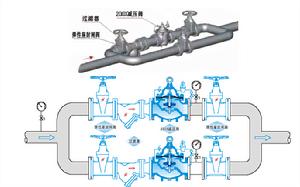

安裝示意：
