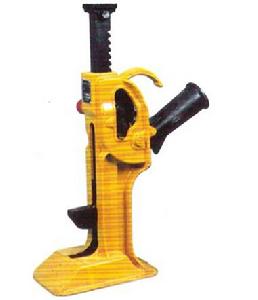

一、產品名稱:QD5-15系列齒條式千斤頂(又名起道機)也叫手動起道機
二、20T齒條式起道機適用於鐵路道軌的輔設、橋樑安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、安全可靠等優點,齒條式起道機是一種套用較廣的起重工具。
三、齒條式起道機工作原理本機是手動式起重工具種類之一,結構緊湊,合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。
15T齒條式起道機技術規格
1.最大起道力 147KN(15T)
2.鉤腳最大起道力 78KN
3.定位最低高度 小於60mm
4.最大升程量 大於270mm
5.淨重 25kg
6.外形尺寸 長310寬165高520
四、齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成,齒條起道機使用方法
1.提升齒條式起道機應平穩放妥,用長度1.5米鋼質鋼桿插入搖桿孔內,上下往復扳動到需要的提升高度為止。
2.緩降――把慢降控制手柄向上扳到制動位置將槓桿上下扳動,齒條式起道機每往復一次即下降一牙。
3.急降――抽出槓桿,用槓桿垂直撞擊速降腳板尾面,就能一次降落到起點位置
4. 齒條式起道機滑動部位要經常潤滑,發現零件損壞及時更換。
主要規格:
型號 | QD5 | QD10 | QD15 | QD20 |
最大頂舉量 | 5T | 10T | 15T | 20T |
最大鉤舉量 | 2.5T | 5T | 7.5T | 10T |
起重度度 | 160mm | 180mm | 280mm | 350mm |
頂高 | 345mm | 410mm | 580mm | 680mm |
腳鉤高 | 43mm | 45mm | 60mm | 75mm |
