鹽密測試儀

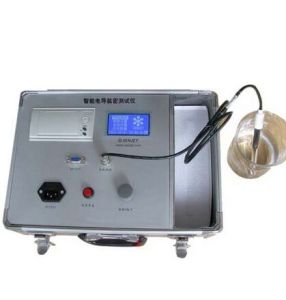

HTYM-H智慧型電導鹽密測試儀是針對電力系統防污閃點檢測而研製的用於測量絕緣子等值鹽密度（以下簡稱“鹽密”）和測量溶液的電導率的專用測量儀器。該儀器符合GB/T16434–1996《高壓架空線路和發電廠、變電所環境污穢分級及外絕緣選擇標準》規定和要求。該儀器以單片機為核心，採用單鍵飛梭式選單操作,省去一般儀器用的按鍵和量程選擇開關，中文液晶式顯示，實現了自動化測量。除具有測量鹽密外，還可以測量溶液的電導率、溫度等。整機以其測量精度高、讀數直觀、使用方便、靈活等特點廣泛地套用於電力、教學、科研及其它相關行業。

鹽密測試儀簡介：

鹽密測試儀以其測量精度高、讀數直觀、使用方便、靈活等特點廣泛地套用於電力、教學、科研及其它相關行業。

鹽密測試儀特性：

鹽密測試儀是以單片機為核心，採用精細分段、智慧型預測等測量方法；數字濾波克服了干擾，牛頓疊代法解決了電路的非線性和各步積累誤差，浮點運算保證了運算精度和測量範圍。

鹽密測試儀參數：

2.1. 測量範圍
鹽 密：0.0000mg/cm2～ 9.9999mg/cm2（按X-4.5型絕緣子為準） 溫 度：0℃ ～ 50℃ 電導率：0 ～ 100000μs/cm
2.2. 測量精度
鹽 密：解析度0.0001位，滿量程精度優於±2%
溫 度：解析度0.1位，精度優於±0.5℃
電導率：解析度為所用電極量程的1/1000，滿量程精度≤±2%

儀器的保養與維護

本電極是二個鍍鉑黑的鉑片(鉑黑電極)構成，其電極常數為0.80～1.20範圍。電導電極的電極頭容易損壞。測量時，小心勿碰撞容器，以免損壞。電導電極在測量很低電導率的溶液時，應選用溶解度小的中性玻璃，石英或塑膠材質的容器。為防止鍍鉑黑電極使用時產生鉑黑的惰化，必須在使用前與使用後浸在蒸餾水中。一旦發現鍍鉑黑的電極產生惰化，可用蒸餾水沖洗或重新配置鉑黑電極。

附錄

1. GB/T 1634-1996《高壓架空線路和發電廠、變電所環境污穢分級及外絕緣選擇標準》中有關線路和發電廠、變電所污穢等。

污染 等級	污 濕 特 征	鹽密（mg/cm²）
		線 路	發電廠、變電所
0	大氣清潔地區及離海岸鹽場50Km以上無明顯污染地區	≤0.03	/
Ⅰ	大氣輕度污染地區，工業區和人口低密集區，離海岸鹽場10—50Km地區，在污閃季節中乾燥少霧（含毛毛雨）或雨後較多時。	>0.03-0.06	≤0.06
Ⅱ	大氣中等污染地區，輕鹽鹼和爐煙污穢地區，離海岸鹽場3—10Km地區在污閃季節中潮濕多霧（含毛毛雨）但雨量較少時。	>0.06-0.10	0.06-0.10
Ⅲ	大氣污染較嚴重地區，重霧和重鹽鹼地區，近海岸鹽場1—3Km地區，工業與人口密度較大地區，離化學污源和爐煙污穢300—1500Km的較嚴重污穢地區。	>0.10-0.25	0.10-0.25
Ⅳ	大氣特別嚴重污染地區，離海岸鹽場1Km以內，離化學污源和爐煙污穢300M以內的地區。	0.25-0.35	0.25-0.35

　2. 污穢等級下的爬電比距規定

污染 等級	爬電比距（ cm / kV ）
	輸電線路		發電廠、變電所
	220kV以下330	330 kV以下	220 kV以下	330 kV以下
0	1.39（1.60）	1.45（1.60）	/	/
Ⅰ	1.39-1.74 （1.60-2.00）	1.45-1.82 （1.60-2.00）	1.60 （1.84）	1.60 （1.76）
Ⅱ	1.74-2.17 （2.00-2.50）	1.82-2.27 （2.00-2.50）	2.00 （2.30）	2.00 （2.20）
Ⅲ	2.17-2.78 （2.50-3.20）	2.27-2.91 （2.50-3.20）	2.50 （2.88）	2.50 （2.75）
Ⅳ	2.783.30 （3.20-3.80）	2.91-3.45 （3.20-3.80）	3.10 （3.57）	3.10 （3.14）

　註： 1）線路和發電廠、變電所爬電比距計算時取系統最高工作電壓，上表（ ）內數字為按額定電壓計算值。
2）計算各污級下的絕緣強度時仍用幾何爬電距離。由於絕緣子爬電距離的有效係數需根據大量的人工與自然污穢試驗的結果確定，目前難以——列出，見參考件3。
3）對電站設備0級（220KV及以下爬電比距為1.48CM/KV、330KV及以上爬電比距為1.55CM/KV），目前保留作為過渡時期的污級。
3. 發電廠、變電所設備的鹽密測量建議
發電廠、變電所中運行的設定各種各樣，具有代表性的一種是棒形支柱絕緣，其鹽密測量方法可採取：
1) 測量鹽密的取樣設備為普通型懸式絕緣子，而變電設備取樣應逐步過渡到以支柱絕緣子為主。在測量棒式支柱小絕緣子的鹽密時，原則上也測上、中、下三個傘裙，取其平均值。每個傘裙從上一個傘裙的下邊緣到下一個傘裙的上邊緣。
2) 需測量變電所其它型式的絕緣子的鹽密時，也要考慮與普通棒形支柱絕緣子的差別。例如直徑大的套管的瓷表面的鹽密則比支柱絕緣子的小。
3) 在支柱絕緣子測量鹽密值（在普通支柱絕緣子上取樣）確定污穢定級一般應：

污穢等級	Ⅰ	Ⅱ	Ⅲ	Ⅳ
鹽密（mg/cm²）	≤0.02	0.02-0.05	0.05-0.1	0.1-0.2

　註：0級鹽密值小於0.02
常用絕緣子表面積及泄露距離一覽表

序號	絕緣子型號	上表面積 cm2	下表面積 cm2	總表面積 cm2	泄露距離 mm	生產廠家
1	FC70～FC120/146（127）	566	1083	1649	320	四川自貢塞迪維爾鋼化玻璃絕緣子有限公司
2	BC8～BC12/146（127）	566	1083	1649	320
3	FC160/155（146，170）	825	1492	2317	380
4	BC160/155（146，170）	825	1492	2317	380
5	FC210/170	854	1458	2312	400
6	FC300/195	1020	2157	3177	485
7	FC7P～FC12P/146	611	1392	2003	400
8	BC8P～BC12P/146	611	1392	2003	400
9	FC70P～FC120P/146	881	1646	2527	450
10	BC80P～BC120P/146	881	1646	2527	450
11	FC16P/155（170）	895	1794	2689	450
12	FC160P/170（155）	1198	2541	3739	550
13	FC210P/170	1183	2536	3719	550
14	FC300P/195	1627	3718	5345	690
15	FC70D～FC120D/127（146）	1184	1203	2387	365
16	FC160D/146（155）	1500	1769	3269	380
17	FC210D/155（170）	1433	1468	2901	375
18	LXY-70 LXY4-70	648	862	1510	320	南京電氣集團有限公司（原南京電瓷總廠）
19	LXY-100	548	862	1410	320
20	LXY-120	648	862	1510	320
21	LXY-160 LXY3-160 LXY4-160	773	1325	2098	380
22	LXY3-210	859	1459	2318	390
23	LXY-240	859	1459	2318	390
24	LXY-300	1097	2041	3138	485
25	LXHY-70 LXHY4-70	870	1378	2248	400
26	LXHY5-70	975	1601	2576	450
27	LXHY4-100	975	1601	2576	450
28	LXHY4-120	975	1601	2576	450
29	LXY3-210	859	1459	2318	390
30	LXY-240	859	1459	2318	390
31	LXY-300	1097	2041	3138	485
32	LXHY-70 LXHY4-70	870	1378	2248	400
33	LXHY5-70	975	1601	2576	450
34	LXHY4-100	975	1601	2576	450
35	LXHY4-120	975	1601	2576	450
36	LXHY3-160 LXHY4-160	993	1806	2799	450
37	LXHY5-160 LXHY6-160	1256	2415	3671	545
38	LXHY4-210	1256	2415	3671	545
39	LXAY-120	946	784	1730	360
40	LXZY-160	1256	2415	3671	545
41	LXZY-210	1256	2415	3671	545
42	LXZY-300	1811	3152	4963	635
43	XP-70	674	917	1591	295	大連電瓷廠
44	XP-100	670	807	1477	295
45	XP-160	681	891	1572	305
46	XP-210	874	1112	1986	335
47	XP2-210	950	1337	2287	370
48	XP1-300	127	1994	2121	485
49	XWP1-70	1162	861	2023	400
50	XWP2-70	1162	861	2023	400
51	XWP2-100	1288	1208	2496	450
52	XWP2-160	1551	1208	2759	450
53	XWP-210	1423	1360	2783	450
54	XDP-70C	336	382	718	160
55	XDP-70CN	336	382	718	160
56	XWP-7	1210	803	2013	410
57	X-4.5	645	805	1450	300
58	XP-7	685	715	1400	290
59	XP-10	645	805	1450	295
60	LXP-7	685	715	1400	290
