一、儀器介紹

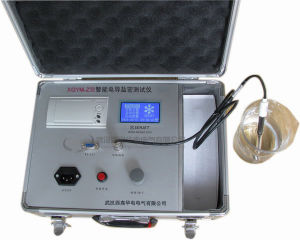

XGYM-Z絕緣子鹽密測試儀也稱為直讀式等值鹽密度測試儀,專為測試絕緣子等值鹽密度而設計。系統內置絕緣子等值鹽密度計算公式,讀數直觀。使用旋轉滑鼠,操作簡單。儀器自帶微型印表機,方便數據保留和對比。大螢幕液晶顯示,所有參數和結果一目了然。內置大容量鋰電池,方便野外現場測試。儀器遵照GB/T 16434—1996《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》的規定和要求,適用於高線架空線路、發電廠、變電所等場所的外絕緣設備鹽密度測試。二、依據標準
GB /T 4585-2004/ IEC 60507 :1 991《交流系統用高壓絕緣子的人工污穢試驗》GB/T 16434—1996《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》
GB 311.1—83 《高壓輸變電設備的絕緣配合》
GB/T 5582—93 《高壓電力設備外絕緣污穢等級》
三、術語解釋
等值鹽密度:指污穢液等效為相同電導氯化鈉溶液的溶質密度,通常以kg/ 表示。絕緣子的爬電比距: 絕緣子的總爬電距離L除以試驗電壓與的積;它通常以mm/kV來表示。
污穢層: 由鹽和惰性材料組成的絕緣子表面上的導電電解層。
附鹽密度(SDD): 沉積在絕緣子一給定表面(金屬部分和膠合材料不計入此表面)上的鹽量除以該表面的面積;它通常以mg/表示。
四、性能指標
1、測量範圍
鹽 密:0.0001mg/cm²~9.9999mg/cm² (按X-4.5型絕緣子為準)溫 度:0℃ ~95℃
電導率:0 ~100000μs/cm
2、測量精度
鹽 密:解析度0.0001位,滿量程精度優於±2%溫 度:解析度0.1位,精度優於±0.5℃
電導率:解析度為量程的1/1000,滿量程精度優於±0.5%
註:在測試低濃度溶液時選用電極常數K值小的電極;在測試高濃度溶液時選用電極常數K值大的電極。詳細選型參見第九節隨機附屬檔案部分。
3、顯示輸出方式
A.液晶顯示測量結果。B.通過印表機可直接輸出測量數據。
C.通過數據線上傳到電腦進行處理。
4、使用條件
環境溫度:0℃ ~50℃相對濕度: ≤80%
電 源:AC220V ±10%
5、體積與重量
體積:355mm×250mm×140mm重量:約2.5kg
五、產品特點
1、直讀式。絕緣子表面鹽密度直接顯示。2、採用進口鉑電極,穩定可靠。
3、測量範圍大。鹽密測量範圍為0.0001mg/cm²~9.9999mg/cm²。
4、儀器帶微型印表機,方便現場準確、真實、有效地記錄結果。
儀器內置大容量充電鋰電池,並帶有電量顯示功能。方便野外使用。
5、具有溫度自動補償功能。溶液電導值自動補償為20℃時的取值。
6、測量數據準確,鹽密解析度0.0001位。
7、具有系統自動校驗功能。開機自動校驗,提高測量準確度。
8、採用旋轉滑鼠選單操作。操作簡單易學,方便使用。
9、全量程自動切換。提高了低鹽密度時的準確度。
10、中文液晶顯示。(可以根據客戶需要定製全英文顯示)
11、顯示屏具有背光功能。
12、可以測量溶液的電導率、溫度等。
六、功能詳解
儀器的主要功能是測試絕緣子等值鹽密的值,為此需要用戶根據實際情況設定絕緣子表面積、溶液體積等參數。儀器配備微型印表機,方便數據記錄。儀器可以存儲100組數據數據,並能查看和刪除。七、測試步驟
一)選取絕緣子
帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子;非帶電絕緣子串應取任意位置的三片絕緣子。二)配置溶劑
建議選用去離子水,即蒸餾水,或者飲用純淨水,要求其電導率小於10μS/cm。取水量過少時,會造成污穢中的可溶性鹽份未能全部溶解。建議取水量參照下面2種方法之一。
方法一:對單片普通型懸式絕緣子,建議用水量按300ml取。當被測絕緣子(包括懸式絕緣子及支柱絕緣子的單元裙段)的表面積與普通型懸式絕緣子不同時,可根據面積大小按比例適當增減用水量,具體用水量如下表:
表1 絕緣子表面積與鹽密測量用水量的關係
面積cm | ≤1500 | >1500~2000 | >2000~2500 | >2500~3000 |
用水量,ml | 300 | 400 | 500 | 600 |
三)擦拭表面污穢
建議使用潔淨濾紙、棉球或紗布等對絕緣子表面進行擦拭。以紗布和蒸餾水為例,擦拭步驟如下:
1、取兩種紗布侵入上述7.2中配置好的蒸餾水中,再用潔淨鑷子把水擠乾後取出。
2、使用第一片濕紗布擦拭絕緣子,直至絕緣子表面基本潔淨。
3、使用第二片濕紗布擦拭絕緣子,直至絕緣子表面完全潔淨。
注意:濕紗巾取出時以不滴水為宜,保證在擦拭時溶液不流失,否則測試結果會有偏差。
四)溶解
將上述沾有絕緣子污穢的取樣巾放入準備好的去離子水中,充分攪拌,使污穢充分溶解在去離子水中,得到污穢溶液。註:未溶解物質為非可溶性物質,其對測試結果沒有影響。
五)測試
將電極插入溶液中,等待2分鐘後再讀數。本儀器內置絕緣子等值附鹽密度的計算公式,可以直接讀出鹽密值。注意事項:1、宜將電極長度的1/3以上插入溶液,過短將會影響溫度測量。
2、測試時不宜讓電極接觸杯壁,以免影響電導值和溫度值。
電導電極的保養與維護
本電極是二個鍍鉑黑的鉑片(鉑黑電極)構成,其電極常數為0.80~1.20範圍。電導電極的電極頭容易損壞。測量時,小心勿碰撞容器,以免損壞。電導電極在測量很低電導率的溶液時,應選用溶解度小的中性玻璃,石英或塑膠材質的容器。為防止鍍鉑黑電極使用時產生鉑黑的惰化,必須在使用前與使用後浸在蒸餾水中。一旦發現鍍鉑黑的電極產生惰化,可用蒸餾水沖洗或重新配置鉑黑電極。
