高電壓峰值電壓表

測量工頻交流、雷電衝擊、操作衝擊等高電壓峰值的儀表。它的基本工作原理是通過整流後的平均電流或電容充電電壓測量高電壓峰值。

正文

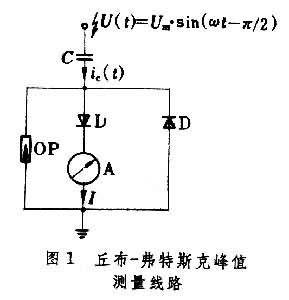

利用整流後平均電流測量高電壓峰值　此法適用於工頻交流高電壓峰值測量，也可套用於正負極性對稱的單調變化的其他波形電壓的峰值測量。丘布和弗特斯克提出的峰值測量線路如圖1所示。>圖中C為高壓電容器,可採用高壓標準電容器；D為整流管；OP為過電壓保護裝置;is(t)為充電電流。測量電壓時,由電流表A測得平均電流抴,根據電路原理可得被測高電壓峰值Um=抴/2fC，其中交流電壓頻率f及電容C已知。

高電壓峰值電壓表

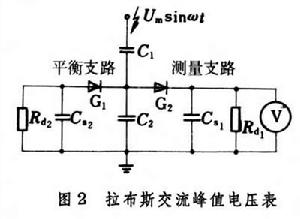

< p> 利用整流後電容電壓測量高電壓峰值　此法對穩態交流電壓或暫態衝擊電壓等峰值的測量均能適用。拉布斯研製的交流峰值表線路如圖2。圖中C1和C2組成一分壓器，C2兩側為測量支路和平衡支路。測量電壓時，由靜電電壓表V測得電容Cs1上的整流電壓,從而可確定被測高電壓峰值。為避免在C2上形成剩餘電荷，設定了與測量支路元件參數相同的平衡支路。

高電壓峰值電壓表

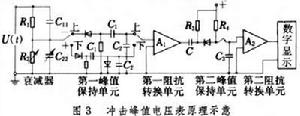

衝擊峰值電壓表的線路如圖3。圖中第一峰值保持單元里的電容值較小，可使峰值表具有較快的回響特性；第二峰值保持單元中的電容C3較大,達微法數量級,可使峰值穩定地保持較長時間。峰值表由C3上的電壓變化量來反映被測高電壓衝擊波的峰值。

高電壓峰值電壓表

峰值電壓表一般需接分壓器進行較高電壓的測量，而儀表本身輸入電壓量程範圍為幾百伏至千餘伏。儀表的輸入阻抗較高，約等於或大於1MΩ，小於或等於50pF。高電壓測量用峰值電壓表與一般低壓儀表相比，具備較強的抗電磁干擾的性能及防止“反擊”的能力。為此，儀表需採取特殊的布線以及適當的禁止、濾波和過電壓防護等措施。測量時，峰值表常與示波器配合使用，以監視被測電壓的波形。峰值電壓表的測量準確度可達1%，在半量程以上範圍內測量誤差可不超過2%。多數已實現數字顯示，有些還配備數字列印輸出裝置。
