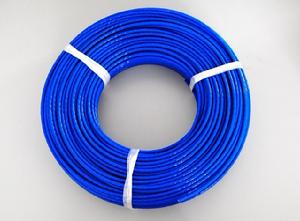

基本信息
產品特性:
2、工作溫度:-80~+250℃;短時間可耐300℃。
3、導 體:實芯或絞合鍍銀或鍍鎳銅線
4、絕 緣:PFA 鐵氟龍
5、顏 色:紅/黃/蘭/白/黑/黃綠/棕/橙/紫/綠/等
特點/用途
具有耐腐蝕性能,抗油、強酸、抗強鹼、強氧化劑等;具有電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大;具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中,可用於溫度補償導線,耐低溫導線,高溫加熱導線,耐老化電線及阻燃電線;家用電器行業中,可用於空調機,微波爐,電子消毒櫃,電飯堡,電子熱水瓶,電暖器,電烤箱,電炒鍋,燈具燈飾等的內部布線。
高溫電線的命名規則
1、產品名稱中包括的內容
(1)產品套用場合或大小類名稱
(2)產品結構材料或型式;
(3)產品的重要特徵或附加特徵
基本按上述順序命名,有時為了強調重要或附加特徵,將特徵寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則:導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會引起混淆的情況下,有些結構描述省寫或簡寫,如汽車線、軟線中不允許用鋁導體,故不描述導體材料。
高溫電線的材料
1、耐熱材料的電線:指的是絕緣和保護套材料本體樹脂具有耐熱性能,主要品種有:聚氨酯(可達155℃級)、聚酯(可達135℃)、聚偏氟乙烯(150℃)和尼龍(可達115℃)的絕緣或護套材料
2、普通材料通過各種方式的改性而達到耐熱性:橡膠材料的耐熱改性(可達135℃)、聚氟乙烯電線的改性(90~120℃)、聚乙烯電纜的改性等(105~150℃)。
高溫電線的套用
高溫電線主要套用於通信、汽車、電機、建築等行業,比如用作移動用軟電線、橡膠絕緣軟電力電纜、控制電線、耐熱建築線、汽車線、航空導線、機車電線、電機電器引接線等。
規格結構及技術參數
標稱截面 (mm) | 導體結構根數/線徑 (mm) | 絕緣厚度 (mm) | 平均外徑 (mm) | 20 ℃時導體直流電阻 (Ω/km) | 包裝長度 (m) |
0.035 | 7 × 0.08 | 0.20 | 0.60 | 525 | 500 |
0.05 | 7 × 0.10 | 0.20 | 0.70 | 330 | 500 |
0.08 | 7 × 0.12 | 0.22 | 0.80 | 227 | 500 |
7 × 0.15 | 0.25 | 0.95 | 150 | 500 | |
0.12 | 7 × 0.16 | 0.17 | 0.82 | 126 | 500 |
0.14 | 7 × 0.20 | 0.30 | 1.20 | 83.5 | 500 |
0.20 | 19 × 0.16 | 0.30 | 1.40 | 49.5 | 500 |
0.35 | 19 × 0.18 | 0.30 | 1.60 | 36.0 | 200 |
0.50 | 19 × 0.23 | 0.35 | 1.85 | 22.7 | 200 |
0.75 | 1 × 0.97 | 0.26 | 1.49 | 22.7 | 200 |
19 × 0.26 | 0.35 | 2.00 | 19.0 | 200 | |
1.0 | 19 × 0.28 | 0.35 | 2.10 | 15.3 | 200 |
1.2 | 19 × 0.32 | 0.40 | 2.40 | 11.7 | 200 |
1.5 | 19 × 0.37 | 0.40 | 2.65 | 9.45 | 200 |
2.0 | 19 × 0.41 | 0.50 | 3.10 | 6.86 | 100 |
2.5 | 37 × 0.37 | 0.50 | 3.60 | 4.51 | 100 |
4.0 | 37 × 0.45 | 0.50 | 4.20 | 3.05 | 100 |
6.0 | 133 × 0.28 | 0.5 | 5.20 | 2.16 | 100 |
8.0 | 133 × 0.32 | 0.50 | 5.80 | 1.68 | 100 |
10 | 133 × 0.39 | 0.60 | 7.00 | 1.13 | 100 |
16 | 133 × 0.45 | 0.60 | 8.0 | 0.886 | 100 |
25 | 196 × 0.40 | 0.6 | 8.8 | 0.734 | 100 |
35 | 494 × 0.30 | 0.7 | 10.4 | 0.511 | 100 |
50 | 396 × 0.40 | 0.8 | 12.2 | 0.358 | 100 |
70 | 551 × /0.40 | 1.0 | 14.6 | 0.270 | 100 |
95 | 760 × 0.40 | 1.2 | 17.2 | 0.210 | 100 |
