概述

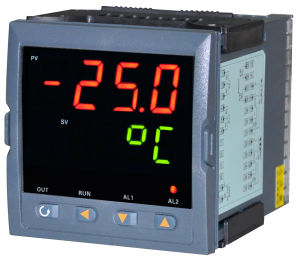

顯示儀採用多項國際先進技術，具備AC100～240V寬範圍輸入的開關電源，輸入採用數字校正及自校準技術，測量精確穩定，消除溫漂和時漂引起的測量誤差。儀表全面採用表面貼裝工藝，並採用多重保護和隔離設計，抗干擾能力強、可靠性高。顯示儀具有多類型輸入功能，一台儀表可以配接不同的輸入信號（熱電偶/熱電阻/線性電壓/線性電流/線性電阻）,大大減少了備表的數量。其適用範圍非常廣泛，可與各類感測器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、報警控制、數據採集和記錄。顯示儀表硬體上採用模組化設計，增強了儀表的使用靈活性，便於用戶擴展儀表的輸出功能，儀表可選配1～4個繼電器報警輸出，還可選配變送輸出，或標準通訊接口(RS485或RS232C)。顯示儀還具有零點和滿度修正、數字濾波、感測器故障處理、開方運算、列印接口、報警延時、延時報警、按鍵保持、最大、最小值保持、兩個變送等擴展功能。
顯示儀開關定義
開關符號命令字說明K10xd0在非水平面上設定X軸相對角度零點
K20xd1在非水平面上設定Y軸相對角度零點
K30xd2清除0xd1，0xd2命令設定的零點
K40x02設定輸出速度10次/秒
K60x05設定輸出速度4次/秒
K70xb6,0xba角度零點校準1
K80xb7,0xbb角度零點校準2
K90xbe保存K7,K8設定
角度零點校準
1.在任意平面放置傾角感測器,按下K7；
2.在平面上反向180度放置感測器,按下K8；
3.按下K9,保存設定.標定後在標準水平面上測量結果在誤差範圍內。
注意事項
1.顯示儀要避免受到劇烈衝擊、劃傷和擠壓液晶顯示屏。使用溫度範圍為-20℃～70℃;存儲溫度範圍為-30℃～80℃.2.顯示儀連線線為專用線,嚴禁連線其他儀器.在連線DB9插頭時,螺絲勿擰的過緊.
3.顯示儀標準的供電電壓為12V,供電範圍為7V~18V,長期工作在極限條件下，會造成數據失準，或者造成產品永久性損壞.
