顯示控制儀簡介
合

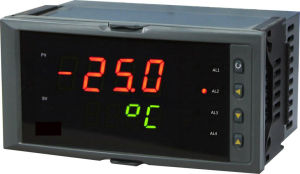

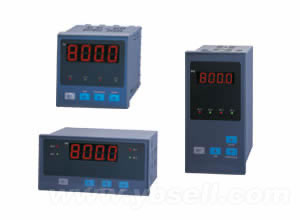

顯示控制儀圖顯示儀表：指示或記錄被測量值的儀表。
顯示方式有指針、記錄筆、列印及顯示屏等。
顯示儀表包括指示儀表和記錄儀，工業自動化行業中習慣稱為二次儀表。
顯示儀表適用於各種溫度、壓力、液位、速度、長度等物理量的測量與控制。
採用微處理器進行數學運算，可對各種非線性信號進行高精度的線性矯正。
顯示儀表
顯示儀表顯示控制儀特點
1、採用了集成度更高的IC晶片和先進的SMT表面元件貼裝工藝以及獨特的電路禁止技術，使儀表具有超強的抗干擾能力和可靠性，可在電磁干擾環境下長期穩定工作。
2、採用萬能輸入跳線設定，使每台儀表僅通過簡單快捷的參數設定，即可實現儀表的各種分度號、標準信號以及遠傳壓力信號、毫伏信號的輸入。
3、採用模組化通用電路結構，通過簡便的模組組合，即可實現儀表的各種功能變換，通用性和靈活性顯著增強。
4、採用微機控制全自動數字調校系統，無需電位器調整。
5、儀表的外形美觀大方，並有多種外形結構和尺寸。
6、整機和機芯裝配均採用卡入式結構，維護與裝拆十分簡便。
7、供電電源可選擇：交流220V，50/60HZ，90～265V開關電源，或直流24V電源。
8、可帶RS-232/RS-485或RS-422通訊接口，方便與上位機在線上組成控制系統。
顯示控制儀的技術規格
ProtEX 系列顯示儀表：
5位數顯，字高0.7"以上
7位字元顯示，字高0.4"以內
SafeTouch 觸摸按鍵編程
防爆，防護IP65（NEMA 4X)
牆裝或管裝安裝時可選配專用支架
操作溫度：-40-75℃
輸入規格：熱電偶：K、S、Wr、E、J、T、B、N 等。
熱電阻：Pt100、Cu50 等。
電 阻：0～80 、0～400 等。
電 壓：0～20mV …… 0～1V→輸入阻抗≥5M ，0～5V→輸入阻抗≥100K。
電 流：4～20mA、0～20mA 等→輸入電阻≤250 ， 0～10mA→輸入電阻≤500。
測量範圍：-1999～+9999。
測量精度：0.2 級（±0.2%FS）。
註：儀表對 B 分度號熱電偶在 0～600℃範圍內可進行測量，但測量精度無法達到 0.2 級，在 600～1800℃範圍內可保證 0.2 級測量精度。因鎢錸熱電偶本身精度及一致性較低，儀表對 WRe3-WRe25 的測量精度只為 0.5 級。
報警輸出：繼電器觸點開關輸出（常開＋常閉），觸點容量 220VAC/2A 或24VDC/2A。
報警精度：±1℃或±1 定義單位。
變送範圍：0～22mA、0～10VDC。
變送精度：0.3 級(±0.3%FS)。
通訊接口：RS485 串列通訊接口、RS232C 串列通訊接口。
配電輸出：24VDC 電壓，最大輸出電流為 25mA，可供無源變送器使用。
溫度補償：-199.9～200.0℃數字式溫度自動補償。
使用環境：環境溫度 0～50℃，相對濕度 ≤85%，避免強腐蝕氣體。
電源：開關電源 90～260VAC（50HZ/60HZ），24VDC±2V，功耗≤5W。
顯示儀重量：≤1000g。
